Запчасти на генераторы Mecc Alte ECO3N (2-х полюсные) - чертеж

Артикул: Mecc Alte ECO3N

Цена: по запросу
Наличие: доступно под заказ
узнать цену

распечатать получить консультацию опросный лист инструкция по эксплуатации

Описание Запчасти на генераторы Mecc Alte ECO3N (2-х полюсные) - чертеж

Генераторы Mecc Alte серии ECO3N (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECO3N (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

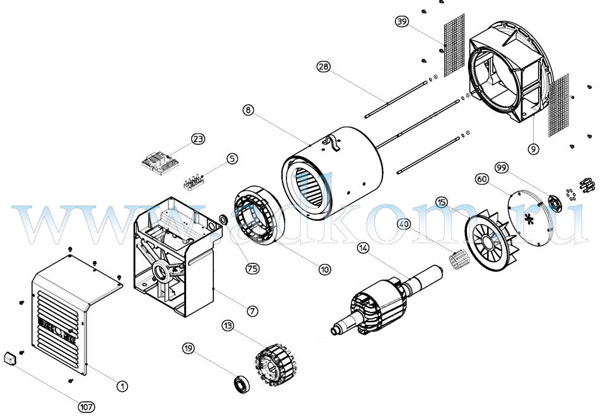

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECO3N (2-х полюсные)

Запчасти на Mecc Alte ECO3N (2-х полюсные), чертеж - перечень комплектующих и запасных частей.

Позиция	с/н	Запасные части
-	75 022 12 040	Дистанционная шайба
1	75 106 07 120	Крышка блока
5	99 099 15 060	Клеммник 56x36
5	99 099 15 061	Клеммник 76x36
7	61 022 04 136	Задний блок привода
8	35 015 95 301	Статор с рамой 1 S/2
8	35 015 95 304	Статор с рамой 1L/2
8	35 015 95 305	Статор с рамой 2L/2
8	35 015 95 302	Статор с рамой 2S/2
8	35 015 95 303	Статор с рамой 3S/2
9	61 022 08 505	Передний блок привода B 14
9	61 022 08 510	Передний блок привода B9 12F
9	61 022 08 360	Передний блок привода J609B F146
9	61 022 08 361	Передний блок привода J609B F163,6
9	61 022 08 353	Передний блок привода MD35/4
9	61 022 08 358	Передний блок привода MD35/5
10	45 004 78 657	Возбудитель статора
13	45 005 68 151	Якорь возбудителя с диодами
14	20 010 14 469	Ротор в сборе 1 L/2 B9/25,4
14	20 010 14 454	Ротор в сборе 1 L/2 MD35
14	20 010 14 459	Ротор в сборе 1L/2 B14
14	20 010 14 456	Ротор в сборе 1S/2 B14
14	20 010 14 466	Ротор в сборе 1S/2 B9/25,4
14	20 010 14 451	Ротор в сборе 1S/2 MD35
14	20 010 14 460	Ротор в сборе 2L/2 B14
14	20 010 14 470	Ротор в сборе 2L/2 B9/25,4
14	20 010 14 455	Ротор в сборе 2L/2 MD35
14	20 010 14 457	Ротор в сборе 2S/2 B14
14	20 010 14 467	Ротор в сборе 2S/2 B9/25,4
14	20 010 14 452	Ротор в сборе 2S/2 MD35
14	20 010 14 458	Ротор в сборе 3S/2 B14
14	20 010 14 468	Ротор в сборе 3S/2 B9/25,4
14	20 010 14 453	Ротор в сборе 3S/2 MD35
15	75 022 23 037	Крыльчатка B9 - B14
15	75 022 23 036	Крыльчатка MD35
17	99 009 05 110	Передний подшипник 6308-2RS C3
19	99 009 05 095	Задний подшипник 6305-2RS C3
23	45 050 05 560	Регулятор напряжения DSR
26	99 103 55 030	Диоды BY 255
27	99 103 84 020	Варистор V275 LA 20 A
28	99 111 90 241	Шпилька ECO 3-L
28	99 111 90 240	Шпилька ECO 3-S
29	99 111 90 237	Штифт ECO 3-L B9/25,4
29	99 111 90 236	Штифт ECO 3-S B9/25,4
29	99 111 90 414	Штифт ECO3-LN B9/30
29	99 111 90 413	Штифт ECO3-SN B9/30
39	85 006 26 096	Защитный экран B9-B14
39	85 006 26 095	Защитный экран SAE
40	99 111 41 125	Фиксаторное кольцо SV 40x33 B9-B14
40	99 111 41 135	Фиксаторное кольцо SV 50x40 MD35
60	61 106 11 156	Соединительный диск SAE 10
60	61 106 11 158	Соединительный диск SAE 11,5
60	61 106 11 150	Соединительный диск SAE 6,5
60	61 106 11 152	Соединительный диск SAE 7,5
60	61 106 11 154	Соединительный диск SAE 8
75	99 095 09 105	Кабельный ввод
99	61 106 11 508	Стопорное кольцо
107	99 095 05 006	Колпачок крышки
