Запчасти на генераторы Mecc Alte ECO43 (4-х полюсные) - чертеж
Артикул: Mecc Alte ECO43
Описание Запчасти на генераторы Mecc Alte ECO43 (4-х полюсные) - чертеж
Генераторы Mecc Alte серии ECO43 (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECO43 (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

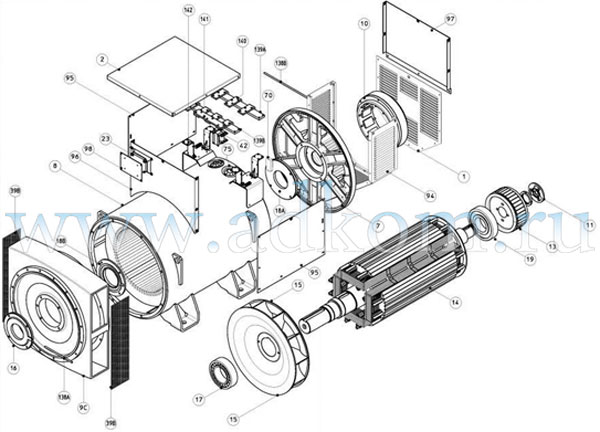

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECO43 (4-х полюсные)
| Позиция |
с/н | Запасные части |
|---|---|---|
| 1 | 99 039 05 815 | Торцевая крышка |
| 2 | 99 039 05 811 | Крышка блока |
| 7 | 61 023 06 091 | Задний блок привода |
| 8 | 35 014 89 002 | Статор с рамой 1L |
| 8 | 35 014 89 000 | Статор с рамой 1S |
| 8 | 35 014 89 003 | Статор с рамой 2L |
| 8 | 35 014 89 001 | Статор с рамой 2S |
| 9c | 61 023 12 150 | Передний блок привода B14 |
| 9a | 61 023 12 480 | Передний блок привода MD35/0 |
| 9a | 61 023 12 479 | Передний блок привода MD35/00 |
| 10 | 45 004 86 550 | Возбудитель статора H-80 12P. |
| 11 | 61 010 01 001 | Вращающиеся диоды T 18 |
| 12 | 75 022 25 150 | Кольцо якоря возбудителя |
| 13 | 45 005 68 260 | Якорь возбудителя H-80 12P. |
| 14 | 20 010 67 015 | Ротор в сборе 1L B14 |
| 14 | 20 010 67 111 | Ротор в сборе 1L MD35 |
| 14 | 20 010 67 005 | Ротор в сборе 1S B14 |
| 14 | 20 010 67 109 | Ротор в сборе 1S MD35 |
| 14 | 20 010 67 020 | Ротор в сборе 2L B14 |
| 14 | 20 010 67 112 | Ротор в сборе 2L MD35 |
| 14 | 20 010 67 010 | Ротор в сборе 2S B14 |
| 14 | 20 010 67 110 | Ротор в сборе 2S MD35 |
| 15 | 61 022 17 375 | Крыльчатка |
| 16 | 61 023 15 305 | Внешняя крышка подшипника |
| 17 | 99 009 08 035 | Передний подшипник NU 2224 C3 |
| 18a | 61 023 15 310 | Крышка подш. внутр. (со стороны привода) |
| 18b | 61 023 15 300 | Крышка подш. внутр. (со стороны привода) |
| 19 | 99 009 01 122 | Задний подшипник S 6322 C3 |
| 23 | 45 050 05 531 | Регулятор напряжения DER1/A |
| 39b | 85 006 26 402 | Защитный экран B14 |
| 39a | 85 006 26 406 | Защитный экран MD35/0 |
| 39a | 85 006 26 412 | Защитный экран MD35/00 |
| 59 | 61 023 35 600 | Ступица муфты SAE 18 |
| 59 | 61 023 35 601 | Ступица муфты SAE 21 |
| 60 | 61 106 11 060 | Соединительный диск SAE 18 |
| 60 | 61 106 11 070 | Соединительный диск SAE 21 |
| 75 | 99 095 09 095 | Кабельный ввод |
| 94 | 99 039 05 816 | Задняя панель |
| 95 | 99 039 05 813 | Боковая панель клемника |
| 96 | i 99039 05812 | Передняя панель |
| 97 | 99 039 05 814 | Задняя панель |
| 98 | 99 039 05 465 | Несущая панель регулятора |
| 99 | 61 106 11 520 | Стопорное кольцо |
| 138b | 99 111 47 025 | Смазщик. 10x280 |
| 139a | 75 012 10 025 | Клеммник 3 полюса |
| 139b | 75 012 10 030 | Клеммник с 4 morsetti |
| 140 | 55 040 10 005 | Медная клемма |
| 141 | 55 040 10 006 | Медный мост |
| 142 | 99 039 05 808 | Кронштейн |
