Запчасти на генераторы Mecc Alte ECO46 (4-х полюсные) - чертеж

Артикул: Mecc Alte ECO46

Цена: по запросу
Наличие: доступно под заказ
узнать цену

распечатать получить консультацию опросный лист инструкция по эксплуатации

Описание Запчасти на генераторы Mecc Alte ECO46 (4-х полюсные) - чертеж

Генераторы Mecc Alte серии ECO46 (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.

Генераторы переменного тока Mecc Alte ECO46 (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

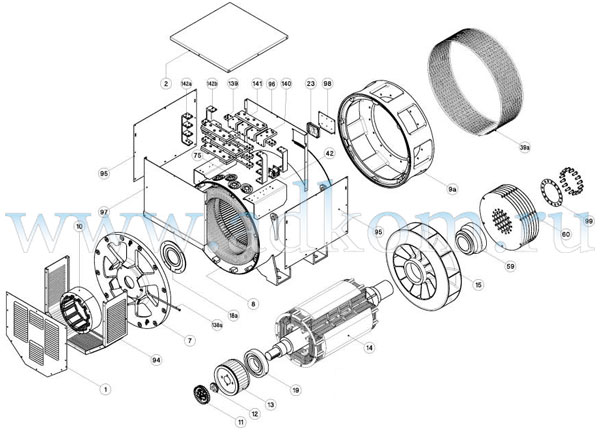

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECO46 (4-х полюсные)

Запчасти на Mecc Alte ECO46 (4-х полюсные), чертеж - перечень комплектующих и запасных частей.

Позиция	с/н	Запасные части
-	45 050 05 600	Интерфейс DSR/DER1 с кабелем
1	99 039 05 844	Торцевая крышка
2	99 039 05 848	Крышка блока
7	61 023 06 096	Задний блок привода
8	35 014 90 024	Статор с рамой 1.5L
8	35 014 90 023	Статор с рамой 1.5S
8	35 014 90 003	Статор с рамой 1L
8	35 014 90 001	Статор с рамой 1S
8	35 014 90 004	Статор с рамой 2L
8	35 014 90 002	Статор с рамой 2S
9	61 023 12 497	Передний блок привода B14
9a	61 023 12 491	Передний блок привода MD35/0
9a	61 023 12 492	Передний блок привода MD35/00
10	45 004 86 560	Возбудитель статора H-120 12P
11	61 010 01 003	Вращающиеся диоды T 18/A
12	75 022 25 150	Кольцо якоря возбудителя
12	75 022 25 151	Кольцо якоря возбудителя (PMG3)
13	45 005 68 270	Якорь возбудителя H-120 12P
14	20 010 71 027	Ротор в сборе 1.5L B14
14	20 010 71 ***	Ротор в сборе 1.5L MD35
14	20 010 71 026	Ротор в сборе 1.5S B14
14	20 010 71 115	Ротор в сборе 1.5S MD35
14	20 010 71 003	Ротор в сборе 1L B14
14	20 010 71 103	Ротор в сборе 1L MD35
14	20 010 71 001	Ротор в сборе 1S B14
14	20 010 71 101	Ротор в сборе 1S MD35
14	20 010 71 004	Ротор в сборе 2L B14
14	20 010 71 104	Ротор в сборе 2L MD35
14	20 010 71 002	Ротор в сборе 2S B14
14	20 010 71 102	Ротор в сборе 2S MD35
15	61 022 17380	Крыльчатка
17	99 009 01 125	Передний подшипник sfere S6330 C3
18	85 006 04 031	Крышка подш. внутр. (со стороны привода)
18a	85 006 04 035	Крышка подш. внутр. (со стороны привода)
19	99 009 01 124	Задний подшипник 6324 C3
23	45 050 05 121	Регулятор напряжения DER1
23	45 050 05 531	Регулятор напряжения DER1/A
23	45 050 05 562	Регулятор напряжения DSR/A
39	85 006 26 446	Защитный экран B14
39a	85 006 26 441	Защитный экран MD35
42	-	Блок параллели
59	61 023 35 615	Ступица муфты SAE 18
59	61 023 35 616	Ступица муфты SAE 21
60	61 106 11 060	Соединительный диск SAE 18
60	61 106 11 070	Соединительный диск SAE 21
75	99 095 09 095	Кабельный ввод
94	99 039 05 843	Задняя панель
95	99 039 05 845	Боковая панель клемника
96	99 039 05 612	Боковая панель клемника с проёмом
97	99 039 05 846	Задняя панель
98	99 039 05 605	Несущая панель регулятора с проёмом
99	61 106 11 520	Стопорное кольцо
138a	99 111 47 035	Tubetto ingrassatore
139	75 012 10 058	Клеммник с 4 morsetti
140	55 040 10 035	Клемма аллюминиевая
141	55 040 10 055	Аллюминиевый мост
142a	99 039 05 838	Кронштейн
142b	75 106 03 233	Кронштейн
