Запчасти на генераторы Mecc Alte ECP34 (2-х полюсные) - чертеж
Артикул: Mecc Alte ECP34
Описание Запчасти на генераторы Mecc Alte ECP34 (2-х полюсные) - чертеж
Генераторы Mecc Alte серии ECP34 (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECP34 (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

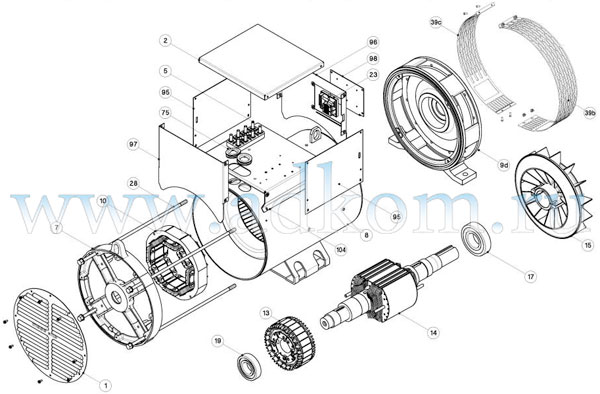

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECP34 (2-х полюсные)
| Позиция |
с/н | Запасные части |
|---|---|---|
| - | 45 050 05 600 | Интерфейс DSR/DER1 с кабелем |
| 1 | 99 039 05 706 | Торцевая крышка |
| 2 | 99 039 05 710 | Крышка блока |
| 5 | 99 099 15 136 | Клеммник 8 пин |
| 7 | 61 023 06 050 | Задний блок привода |
| 8 | 35 014 96 013 | Статор с рамой 1L |
| 8 | 35 014 96 014 | Статор с рамой 2L |
| 8 | 35 014 96 012 | Статор с рамой 2S |
| 9d | 61 023 12 093 | Передний блок привода B14 |
| 9 | 61 023 12 096 | Передний блок привода MD 35/1 |
| 9 | 61 023 12 095 | Передний блок привода MD 35/2 |
| 9 | 61 023 12 094 | Передний блок привода MD 35/3 |
| 10 | 45 004 81 655 | Возбудитель статора H-55 8P |
| 11 | 61 010 01 200 | Сектор диодного моста T 30 |
| 13 | 45 005 68 212 | Якорь возбудителя H-55 8P (+ Диоды T30) |
| 14 | 20 010 52 513 | Ротор в сборе 1L MD35-B14 |
| 14 | 20 010 52 514 | Ротор в сборе 2L MD35-B14 |
| 14 | 20 010 52 512 | Ротор в сборе 2S MD35-B14 |
| 15 | 61 022 17 255 | Крыльчатка |
| 17 | 99 009 03 065 | Передний подшипник 6314-2Z C3 |
| 19 | 99 009 05 125 | Задний подшипник 6311-2RS C3 |
| 23 | 45 050 05 560 | Регулятор напряжения DSR |
| 23 | 45 050 05 560 | Регулятор напряжения DSR |
| 28 | 99 111 90 424 | Шпилька 34-L |
| 28 | 99 111 90 423 | Шпилька 34-S |
| 39b | 85 006 26 217 | Защитный экран B14 Dx |
| 39c | 85 006 26 222 | Защитный экран B14 Sx |
| 39 | 85 006 26 229 | Защитный экран MD35 |
| 59 | 55 040 12 523 | Ступица муфты SAE 10 - 11,5 - 14 |
| 60 | 61 106 11 021 | Соединительный диск SAE 10 |
| 60 | 61 106 11 026 | Соединительный диск SAE 11,5 |
| 60 | 61 106 11 036 | Соединительный диск SAE 14 |
| 75 | 99 095 09 045 | Кабельный ввод |
| 95 | 99 039 05 713 | Боковая панель клемника |
| 96 | 99 039 05 606 | Боковая панель клемника с проёмом |
| 97 | 99 039 05 712 | Задняя панель |
| 98 | 99 039 05 605 | Несущая панель регулятора с проёмом |
| 99 | 61 106 11 505 | Стопорное кольцо |
| 104 | 75 006 20 502 | Крепёжная панель |
