Запчасти на генераторы Mecc Alte ECP3 (2-х полюсные) - чертеж

Артикул: Mecc Alte ECP3

Цена: по запросу
Наличие: доступно под заказ
узнать цену

распечатать получить консультацию опросный лист инструкция по эксплуатации

Описание Запчасти на генераторы Mecc Alte ECP3 (2-х полюсные) - чертеж

Генераторы Mecc Alte серии ECP3 (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECP3 (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

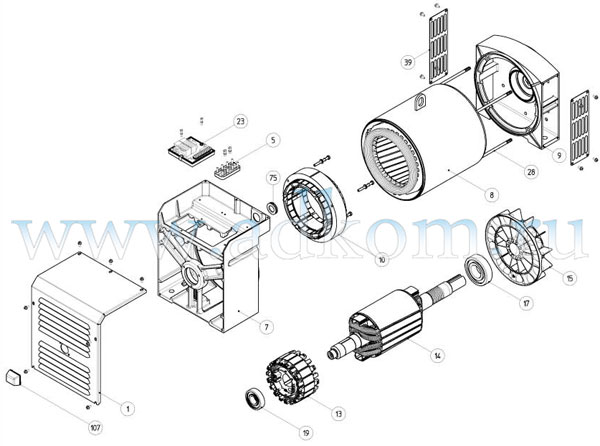

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECP3 (2-х полюсные)

Запчасти на Mecc Alte ECP3 (2-х полюсные), чертеж - перечень комплектующих и запасных частей.

Позиция	с/н	Запасные части
-	75 022 12 040	Дистанционная шайба
-	45 050 05 600	Интерфейс DSR/DER1 с кабелем
X	99 111 90 582	Штифт ECP 3-L B9/25,4
X	99 111 90 388	Штифт ECP 3-L B9/30
X	99 111 90 580	Штифт ECP 3-S B9/25,4
X	99 111 90 382	Штифт ECP 3-S B9/30
1	85 006 11 200	Крышка блока
5	99 099 15 061	Клеммник 76x36 M5
7	61 022 04 165	Задний блок привода
8	35 015 95 359	Статор с рамой 1 L/2
8	35 015 95 356	Статор с рамой 1 S/2
8	35 015 95 360	Статор с рамой 2L/2
8	35 015 95 357	Статор с рамой 2S/2
8	35 015 95 358	Статор с рамой 3S/2
9	61 022 08 505	Передний блок привода B 14
9	61 022 08 510	Передний блок привода B9/30 12F
9	61 022 08 360	Передний блок привода J609B F146
9	61 022 08 361	Передний блок привода J609B F163,6
9	61 022 08 362	Передний блок привода J609B F177,7
9	61 023 12 035	Передний блок привода MD35/3
9	61 022 08 374	Передний блок привода MD35/4
9	61 022 08 375	Передний блок привода MD35/5
10	45 004 78 657	Возбудитель статора H-40
13	45 005 68 151	Якорь возбудителя H-40 6P + Диоды
14	20 010 19 014	Ротор в сборе 1 L/2 B9/25,4
14	20 010 19 009	Ротор в сборе 1L/2 B14
14	20 010 19 004	Ротор в сборе 1L/2 MD35
14	20 010 19 006	Ротор в сборе 1S/2 B14
14	20 010 19 011	Ротор в сборе 1S/2 B9/25,4
14	20 010 19 001	Ротор в сборе 1S/2 MD35
14	20 010 19 010	Ротор в сборе 2L/2 B14
14	20 010 19 015	Ротор в сборе 2L/2 B9/25,4
14	20 010 19 005	Ротор в сборе 2L/2 MD35
14	20 010 19 007	Ротор в сборе 2S/2 B14
14	20 010 19 012	Ротор в сборе 2S/2 B9/25,4
14	20 010 19 002	Ротор в сборе 2S/2 MD35
14	20 010 19 008	Ротор в сборе 3S/2 B14
14	20 010 19 013	Ротор в сборе 3S/2 B9/25,4
14	20 010 19 003	Ротор в сборе 3S/2 MD35
15	99 095 14 075	Крыльчатка B14 B9 - d. 40
15	99 095 14 076	Крыльчатка MD35 - d. 50
17	99 009 05 110	Передний подшипник 6308-2RS C3
19	99 009 05 095	Задний подшипник 6305-2RS C3
23	45 050 05 560	Регулятор напряжения DSR
23	45 050 05 560	Регулятор напряжения DSR
28	99 111 90 297	Шпилька ECP 3-L
28	99 111 90 296	Шпилька ECP 3-S
39	85 006 26 096	Защитный экран B14 B9 MD35
60	61 106 11 156	Соединительный диск SAE 10
60	61 106 11 158	Соединительный диск SAE 11,5
60	61 106 11 150	Соединительный диск SAE 6,5
60	61 106 11 152	Соединительный диск SAE 7,5
60	61 106 11 154	Соединительный диск SAE 8
75	99 095 09 105	Кабельный ввод
99	61 106 11 508	Стопорное кольцо
107	99 095 05 006	Колпачок крышки
