Запчасти на генераторы Mecc Alte ECSO28 (2-х полюсные) - чертеж
Артикул: Mecc Alte ECSO28
Описание Запчасти на генераторы Mecc Alte ECSO28 (2-х полюсные) - чертеж
Генераторы Mecc Alte серии ECSO28 (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECSO28 (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

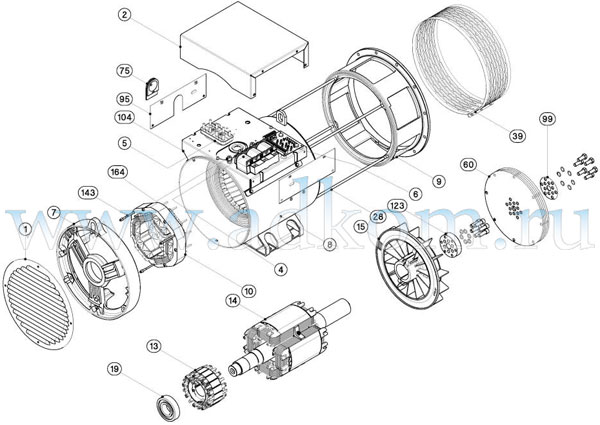

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECSO28 (2-х полюсные)
| Позиция |
с/н |
Запасные части |
|---|---|---|
| 1 | 99 039 05 084 | Торцевая крышка |
| 2 | 99 039 05 141 | Крышка блока |
| 4 | - | Регулирующий трансформатор ECSO |
| 5 | 99 099 15 091 | Клеммник 8 пин |
| 6 | 55 015 11 005 | Компаундная плата T25A |
| 7 | 61 022 04 200 | Задний блок привода |
| 8 | 35 014 78 011 | Статор с рамой 1L |
| 8 | 35 014 78 012 | Статор с рамой 2L |
| 8 | 35 014 78 013 | Статор с рамой 3L |
| 9 | 61 022 08 449 | Передний блок привода B14 |
| 9 | 61 022 08 451 | Передний блок привода MD35/3 |
| 9 | 61 022 08 452 | Передний блок привода MD35/4 |
| 9 | 61 022 08 453 | Передний блок привода MD35/5 |
| 10 | 45 004 75 625 | Возбудитель статора H-45 6P |
| 11 | 61 010 01 200 | Сектор диодного моста T 30 |
| 13 | 45 005 68 167 | Якорь возбудителя H-45 6P |
| 14 | 20 010 34 130 | Ротор в сборе 1L B34 |
| 14 | 20 010 34 230 | Ротор в сборе 1L MD35 |
| 14 | 20 010 34 133 | Ротор в сборе 2L B34 |
| 14 | 20 010 34 233 | Ротор в сборе 2L MD35 |
| 14 | 20 010 34 136 | Ротор в сборе 3L B34 |
| 14 | 20 010 34 236 | Ротор в сборе 3L MD35 |
| 15 | 75 022 23 043 | Крыльчатка |
| 17 | 99 009 05 115 | Передний подшипник 6309-2RS C3 |
| 19 | 99 009 05 066 | Задний подшипник 6207-2RS C3 |
| 20 | 75 006 20 285 | Распределительная коробка |
| 23 | 03 916 00 115 | Регулятор напряжения AVIR 1 |
| 24 | 99 099 15 316 | Вспомогательный клеммный блок |
| 28 | 99 111 90 275 | Шпилька |
| 39 | 85 006 26 142 | Защитный экран B14 |
| 39 | 85 006 26 141 | Защитный экран SAE 3-4-5 |
| 40 | 99 111 41 200 | Фиксаторное кольцо SV 60-522 |
| 60 | 61 106 11 186 | Соединительный диск SAE 10 |
| 60 | 61 106 11 188 | Соединительный диск SAE 11,5 |
| 60 | 61 106 11 180 | Соединительный диск SAE 6,5 |
| 60 | 61 106 11 182 | Соединительный диск SAE 7,5 |
| 60 | 61 106 11 184 | Соединительный диск SAE 8 |
| 99 | 61 106 11 508 | Стопорное кольцо |
