Запчасти на генераторы Mecc Alte ECSO28N (4-х полюсные) - чертеж
Артикул: Mecc Alte ECSO28N
Описание Запчасти на генераторы Mecc Alte ECSO28N (4-х полюсные) - чертеж
Генераторы Mecc Alte серии ECSO28N (4-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECSO28N (4-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

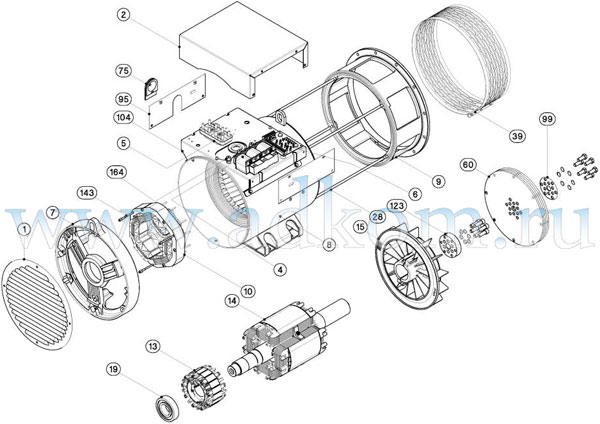

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECSO28N (4-х полюсные)
| Позиция |
с/н |
Запасные части |
|---|---|---|
| 4 | 4 | Регулирующий трансформатор ECSO324,00 |
| ”123 | 75 022 12 045 | Дистанционная шайба 8-10 |
| """143]" | 99 111 90 172 | Шпилька возбудителя |
| 1 | 99 039 05 084 | Торцевая крышка |
| 2 | 99 039 05 141 | Крышка блока |
| 5 | 99 099 15 091 | Клеммник 8 пин |
| 6 | 55 015 11 005 | Компаундная плата T25 |
| 7 | 61 022 04 200 | Задний блок привода |
| 8 | 35 014 76 021 | Статор с рамой 1L |
| 8 | 35 014 76 022 | Статор с рамой 2L |
| 8 | 35 014 76 020 | Статор с рамой S |
| 8 | 35 014 76 007 | Статор с рамой VL |
| 9 | 61 022 08 449 | Передний блок привода B14 |
| 9 | 61 022 08 451 | Передний блок привода MD35/3 |
| 9 | 61 022 08 452 | Передний блок привода MD35/4 |
| 9 | 61 022 08 453 | Передний блок привода MD35/5 |
| 10 | 45 004 75 625 | Возбудитель статора H-45 6P |
| 13 | 45 005 68 167 | Якорь возбудителя H -45 |
| 14 | 20 010 38 173 | Ротор в сборе 1L B14 |
| 14 | 20 010 38 176 | Ротор в сборе 1L MD35 |
| 14 | П200Т038Т74П | Ротор в сборе 2L B14 |
| 14 | Г2001038Т771 | Ротор в сборе 2L MD35 |
| 14 | 20 010 38 045 | Ротор в сборе S B14 |
| 14 | 20 010 38 040 | Ротор в сборе S MD35 |
| 14 | 20 010 38 075 | Ротор в сборе VL B14 |
| 14 | 20 010 38 070 | Ротор в сборе VL MD35 |
| 15 | 75 022 23 043 | Крыльчатка |
| 17 | 99 009 05 115 | Передний подшипник 6309-2RS C3 |
| 19 | 99 009 05 066 | Задний подшипник 6207-2RS C3 |
| 23 | 03 916 00 115 | Регулятор напряжения AVIR 1 |
| 24 | 99 099 15 316 | Вспомогательный клеммный блок |
| 28 | 99 111 90 275 | Шпилька L |
| 28 | 99 111 90 255 | Шпилька S |
| 28 | 99 111 90 267 | Шпилька VL |
| 39 | 85 006 26 142 | Защитный экран B14 |
| 39 | 85 006 26 141 | Защитный экран MD35 |
| 40 | 99 111 41 200 | Фиксаторное кольцо SV 60-522 |
| 60 | 61 106 11 186 | Соединительный диск SAE 10 |
| 60 | 61 106 11 188 | Соединительный диск SAE 11,5 |
| 60 | 61 106 11 180 | Соединительный диск SAE 6,5 |
| 60 | 61 106 11 182 | Соединительный диск SAE 7,5 |
| 60 | П6ТТ06ТГТ841 | Соединительный диск SAE 8 |
| 99 | 61 106 11 509 | Стопорное кольцо |
| 104 | 75 006 20 286 | Крепёжная панель |
