Запчасти на генераторы Mecc Alte ECSO31N (2-х полюсные) - чертеж
Артикул: Mecc Alte ECSO31N
Описание Запчасти на генераторы Mecc Alte ECSO31N (2-х полюсные) - чертеж
Генераторы Mecc Alte серии ECSO31N (2-х полюсные) отличаются высочайшим качеством и отвечают самым современным требованиям по механической и электрической безопасности и надёжности.
Генераторы переменного тока Mecc Alte ECSO31N (2-х полюсные) являются результатом новейших разработок и исследований в области синхронных генераторов.

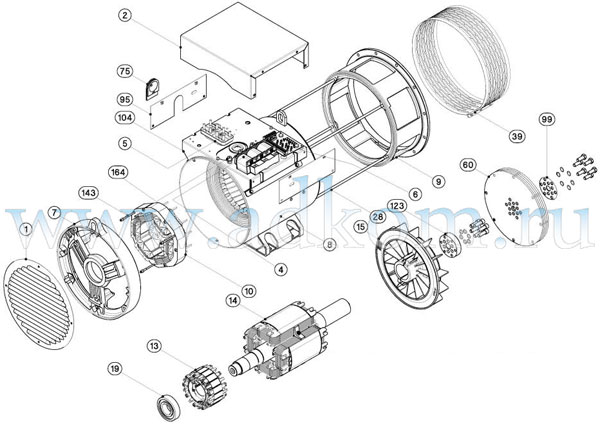

Перечень запасных частей и сборочная диаграмма для синхронных генераторов Mecc Alte ECSO31N (2-х полюсные)
| Позиция |
с/н | Запасные части |
|---|---|---|
| 1 | 99 039 05 082 | Торцевая крышка |
| 2 | 99 039 05 176 | Крышка блока |
| 4 | - | Регулирующий трансформатор ECSO |
| 5 | 99 099 15 106 | Клеммник 8 пин |
| 6 | 55 015 11 005 | Компаундная плата T25 |
| 7 | 61 023 06 030 | Задний блок привода |
| 8 | 35 014 91 205 | Статор с рамой 2L |
| 8 | 35 014 91 192 | Статор с рамой 2S |
| 8 | 35 014 91 193 | Статор с рамой 3S |
| 9 | 61 023 12 072 | Передний блок привода MD35/2 |
| 9 | 61 023 12 073 | Передний блок привода MD35/3 |
| 9 | 61 023 12 074 | Передний блок привода MD35/4 |
| 9 | 61 023 12 075 | Передний блок привода MD35/5 |
| 10 | 45 004 75 625 | Возбудитель статора H-45 6P S |
| 10 | 45 004 75 600 | Возбудитель статора H-55 6P L |
| 13 | 45 005 68 167 | Якорь возбудителя H-45 S |
| 13 | 45 005 68 168 | Якорь возбудителя H-55 L |
| 14 | 20 010 40 555 | Ротор в сборе 2L MD35 |
| 14 | 20 010 40 552 | Ротор в сборе 2S MD35 |
| 14 | 20 010 40 553 | Ротор в сборе 3S MD35 |
| 15 | 75 022 23 046 | Крыльчатка |
| 17 | 99 009 03 064 | Передний подшипник 6312-2Z C3 |
| 19 | 99 009 05 115 | Задний подшипник 6309-2RS C3 |
| 20 | 75 006 20 306 | Несущая панель |
| 23 | 03 916 00 115 | Регулятор напряжения AVIR 1 |
| 24 | 99 099 15 106 | Вспомогательный клеммный блок |
| 28 | 99 111 90 351 | Шпилька L |
| 28 | 99 111 90 341 | Шпилька S |
| 39 | 85 006 26 183 | Защитный экран MD35 |
| 60 | 61 106 11 186 | Соединительный диск SAE 10 |
| 60 | 61 106 11 188 | Соединительный диск SAE 11,5 |
| 60 | 61 106 11 180 | Соединительный диск SAE 6,5 |
| 60 | 61 106 11 182 | Соединительный диск SAE 7,5 |
| 60 | 61 106 11 184 | Соединительный диск SAE 8 |
