Микропереключатели МП12
Артикул: МП12
Описание Микропереключатели МП12

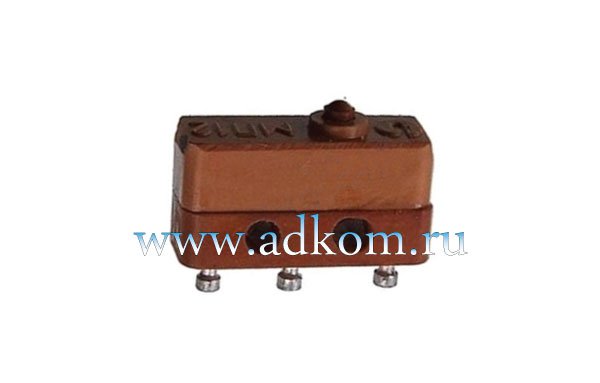

Микропереключатели МП12
Миниатюрные однополюсные микропереключатели МП12 с одинарным разрывом цепи. Выпускаются двух типономиналов — МП12, МП12-2 — в зависимости от коммутируемых нагрузок. Изготавливаются во всеклиматическом исполнении. Разработан аналог данного изделия с улучшенными техническими характеристиками — ПМ21В.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модели микропереключателей | МП12 |
| Электрическая прочность изоляции, В эфф. | 350 |
| Сопротивление контакта, не более, Ом | 0,06 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие прямого срабатывания, Н: | |
| - для приемки '1' | 0,98-2,5 |
| - для приемки '5' | 0,98-2,25 |
| Усилие обратного срабатывания, не менее, Н | 0,29 |
| Время срабатывания подвижных контактов, не более, с: | |
| - для приемки '1' | 0,02 |
| - для приемки '5' | 0,01 |
| Ходы приводного элемента, мм: | |
| - рабочий: | |
| - для приемки '1' | 0,08-0,65 |
| - для приемки '5' | 0,1-0,65 |
| - дополнительный, не менее: | |
| - для приемки '1' | 0,15 |
| - для приемки '5' | 0,21 |
| - дифференциальный, не более: | |
| - для приемки '1' | 0,15 |
| - для приемки '5' | 0,08 |
| Повышенная относительная влажность, при 35°С, % | 98 |
| Повышенная рабочая температура среды, °С: | |
| - для приемки '1' | 85 |
| - для приемки '5' | 125 |
| Пониженная рабочая температура среды, °С: | |
| - для приемки '1' | минус 45 |
| - для приемки '5' | минус 100 |
| Гарантийная наработка, ч: | |
| - для приемки '1' | 10000 |
| - для приемки '5' | 5000 |
| Гарантийный срок с даты изготовления, лет: | |
| - для приемки '1' | 15 |
| - для приемки '5' | 20 |
| Количество коммутационных циклов в НКУ | 10000 |
| Масса, не более, г | 0,7 |

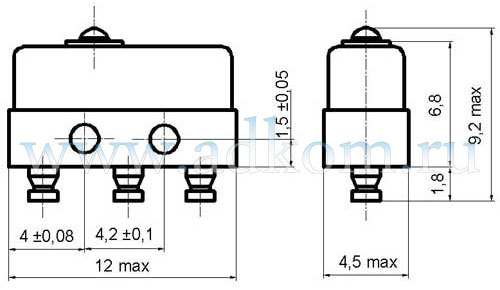

Схемы микропереключателей МП12

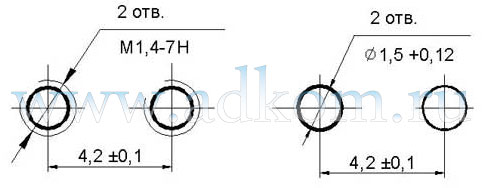

Разметка для крепления
Вариант 1 Вариант 2
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| МП12 | Постоянный | активная | 0,5 | 36 | 2х10-6 | 0,5 | 18 |
| МП12-2, МП12 | Постоянный | активная | 0,5 | 36 | 2х10-4 | 0,5 | 18 |
| 2х10-6 | 0,1 | - | |||||
