Микропереключатели МП1, МП3, МП5, МП7, МП9, МП11
Артикул: МП1, МП3, МП5, МП7, МП9, МП11
Описание Микропереключатели МП1, МП3, МП5, МП7, МП9, МП11
Микропереключатели МП1, МП3, МП5, МП7, МП9, МП11
Малогабаритные однополюсные микропереключатели МП1, МП3, МП5, МП7, МП9, МП11 с одинарным разрывом цепи. Выпускаются двух типоразмеров и пяти типономиналов, каждый в климатических исполнениях УХЛ и В. Разработаны аналоги данных изделий с улучшенными техническими характеристиками:
- МП1-1 — аналог ПМ22-2;
- МП3-1 — аналог ПМ22-2;
- МП5 — аналог ПМ22-2;
- МП9 — аналог ПМ24-2;
- МП11 — аналог ПМ24.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модели микропереключателей | МП1, МП3, МП5, МП7, МП9, МП11 |
| Электрическая прочность изоляции, В | 1100 |
| Сопротивление контакта, не более, Ом | 0,05 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие прямого срабатывания, Н: | |
| - для приемки '1' | 0,98-2,94 |
| - для приемки '5' | 0,98-2,25 |
| Усиление обратного срабатывания, не менее, Н | 0,39 |
| Время срабатывания подвижных контактов, не более, с: | |
| - для приемки '1' | 0,02 |
| - для приемки '5' | 0,01 |
| Ходы приводного элемента, мм: | |
| - рабочий: | |
| - для приемки '1' | 0,15-0,6 |
| - для приемки '5' | 0,17-0,5 |
| - дополнительный, не менее: | |
| - для приемки '1' | 0,2 |
| - для приемки '5' | 0,15 |
| - дифференциальный, не более: | |
| - для приемки '1' | 0,15 |
| - для приемки '5' | 0,08 |
| Повышенная относительная влажность, %: | |
| - для исполнения В при 35°С | 98 |
| - для исполнения УХЛ при 25°С | 98 |
| Повышенная рабочая температура среды, °С | 125 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Гарантийная наработка, ч: | |
| - для приемки '1' | 10000 |
| - для приемки '5' | 5000 |
| Гарантийный срок с даты изготовления, лет: | |
| - для приемки '1' | 15 |
| - для приемки '5' | 20 |
| Количество коммутационных циклов в НКУ (в зависимости от электрического режима коммутации) | 15000-100000 |
| Масса, не более, г: | |
| - МП1, МП3, МП5 | 3,5 |
| - МП9, МП11 | 2,7 |
Схемы микропереключателей МП1-1, МП3-1, МП5

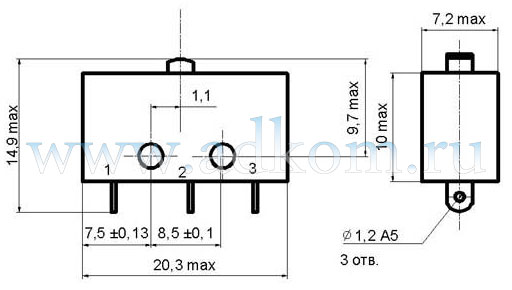

Схемы микропереключателей МП9, МП11

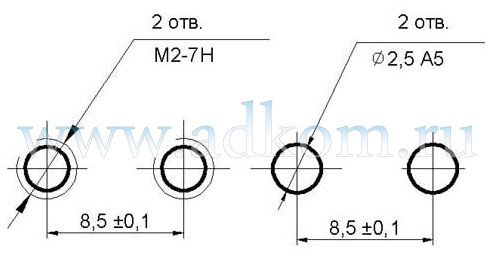

Разметка для крепления
Вариант 1 Вариант 2
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| МП1-1 | Постоянный | активная | 0,2 | 30 | 2х10-4 | 1 | 30 |
| индуктивная | 0,5 | ||||||
| Переменный | активная | 0,2 | 250 | 2х10-4 | 2 | 250 | |
| индуктивная | 1 | ||||||
| МП9 | Постоянный | активная | 0,2 | 30 | 2х10-4 | 4 | 70 |
| индуктивная | 2 | 70 | |||||
| Переменный | активная | 0,2 | 250 | 2х10-4 | 2 | 300 | |
| индуктивная | 2 | 300 | |||||
| МП3-1, МП5, МП11 | Постоянный | активная | 0,2 | 30 | 2х10-4 | 4 | 70 |
| индуктивная | 2 | 70 | |||||
| Переменный | активная | 0,2 | 250 | 2х10-4 | 3 | 300 | |
| индуктивная | 2 | 200 | |||||
