Тумблеры МТ1, МТД1, МТ3, МТД3
Артикул: МТ1, МТД1, МТ3, МТД3
Описание Тумблеры МТ1, МТД1, МТ3, МТД3
Тумблеры МТ1, МТД1, МТ3, МТД3
Тумблеры МТ1, МТД1, МТ3, МТД3 изготавливаются во всеклиматическом исполнении и для умеренного и холодного климата, являются изделиями ручного управления.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | МТ1, МТД1, МТ3, МТД3 |
| Электрическая прочность изоляции, В | 1100 |
| Сопротивление контакта, не более, Ом | 0,05 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н: | |
| - для приемки '1' | от 1,96 до 11,8 |
| - для приемки '5' | от 2,45 до 11,8 |
| Повышенная относительная влажность, %: | |
| - для исполнения В при 35°С | 98 |
| - для исполнения УХЛ при 25°С | 98 |
|
Повышенная рабочая температура, °С | 100 |
| Пониженная рабочая температура, °С | минус 60 |
| Гарантийная наработка, ч: | |
| - для приемки '1' | 10000 |
| - для приемки '5' | 5000 |
| Гарантийный срок с даты изготовления, лет | |
| - для приемки '1' | 12 |
| - для приемки '5' | 15 |
Схемы тумблеров МТ1, МТД1
Схемы тумблеров МТ3, МТД3

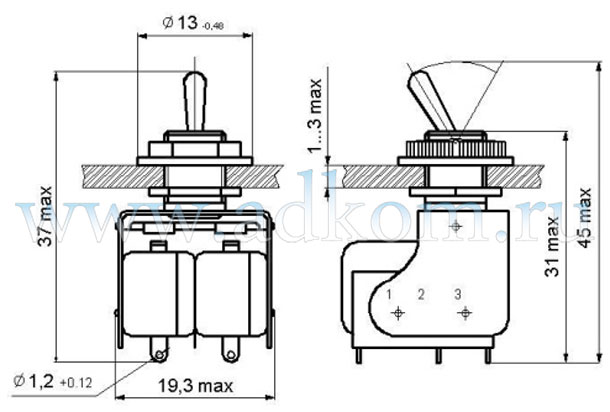

Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Количество циклов переключений в НКУ | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| МТ1, МТ3, МТД1, МТД3 | Постоянный | Активный | 0,5 | 30 | 0,0005 | 4 | 10000 | 70 |
| Индуктивная | 5000 | 70 | ||||||
| Переменный | Активный | 0,5 | 250 | 0,0005 | 3 | 10000 | 300 | |
| Индуктивная | 5000 | 300 | ||||||
