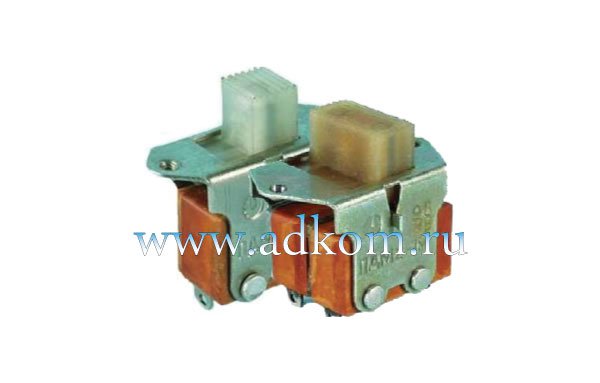

Переключатели движковые ПДМ1-1М, ПДМ2-1М
Артикул: ПДМ1-1М, ПДМ2-1М
Описание Переключатели движковые ПДМ1-1М, ПДМ2-1М
Переключатели движковые ПДМ1-1М, ПДМ2-1М
Переключатели движковые малогабаритные. Изготавливаются в двух конструктивных исполнениях, в климатических исполнениях УХЛ и В.
Основные технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Модель переключателя | ПДМ1-1М | ПДМ2-1М |
| Электрическая прочность изоляции, В эфф | 1130 | |
| Сопротивление контакта, не более, Ом | 0,05 | |
| Сопротивление изоляции, МОм, не менее | 1000 | |
| Усиление переключения, Н: | ||
| - для приемки '1' | 18,6-2,45 | |
| - для приемки '5' | 4,9-18,6 | 7,8-18,6 |
| Повышенная относительная влажность, %: | ||
| - для исполнения УХЛ при 25°С | 98 | |
| - для исполнения В при 35°С | 98 | |
|
Повышенная рабочая температура, °С | 100 | |
| Пониженная рабочая температура, °С | минус 60 | |
| Гарантийная наработка, ч: | ||
| - для приемки '1' | 10000 | |
| - для приемки '5' | 5000 | |
| Количество коммутационных циклов в НКУ (в зависимости от электрического режима коммутации) | 2500-5000 | |
| Гарантийный срок с даты изготовления, лет |
| |
| - для приемки '1' | 12 | |
| - для приемки '5' | 15 | |
| Масса, не более, г | 9 | 14,5 |

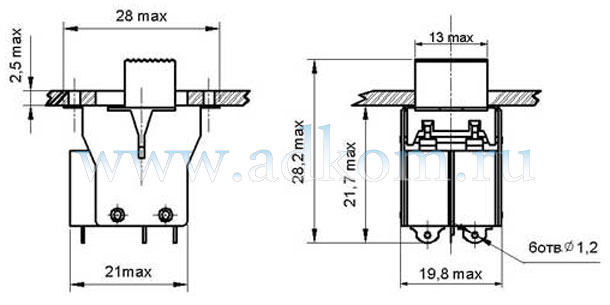

Схемы переключателей ПДМ2-1М

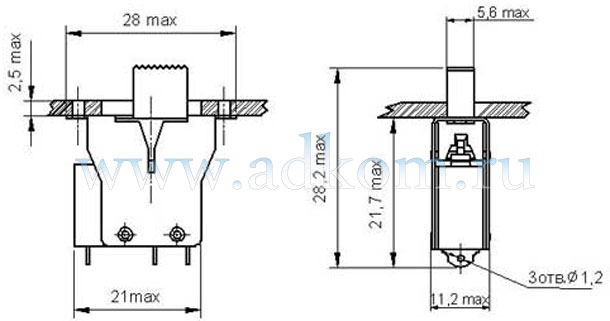

Схемы переключателей ПДМ1-1М

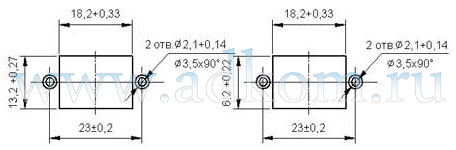

Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| ПДМ1-1М, ПДМ2-1М | Постоянный | Активный | 0,5 | 30 | 5х10-6 | 4 | 70 |
| Индуктивная | 2 | 70 | |||||
| Переменный | Активный | 0,5 | 250 | 5х10-6 | 3 | 300 | |
| Индуктивная | 2 | 300 | |||||
