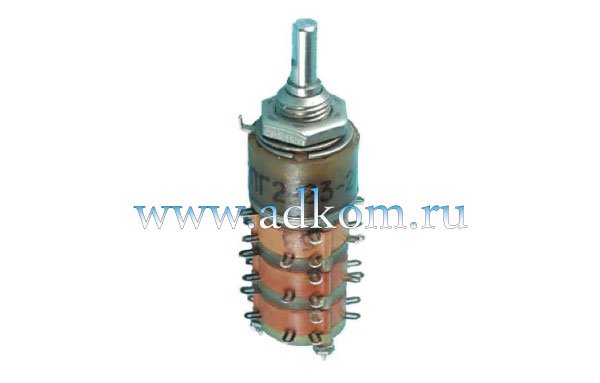

Переключатели галетные ПГ2
Артикул: ПГ2
Описание Переключатели галетные ПГ2
Переключатели галетные ПГ2
Малогабаритные галетные переключатели ПГ2 поворотного типа, предназначены для работы в электрических цепях постоянного и переменного токов. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 4, которые обеспечивают от 2 до 12 положений и от 1 до 16 направлений. Комплектуются ручкой круглой либо «клювиком». Возможна поставка без ручки.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПГ2 |
| Электрическая прочность изоляции, В эфф | 550 |
| Сопротивление контакта, не более, Ом | 0,05 |
| Момент переключения, Нхм | от 0,04 до 0,29 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Повышенная относительная влажность при 35°С,% | 98 |
|
Повышенная рабочая температура, °С | 85 |
| Пониженная рабочая температура, °С | -60 |
| Гарантийная наработка, ч | 10000 |
| Гарантийный срок с даты изготовления, лет | 12 |
Схемы переключателей
Габаритные и установочные размеры
| Количество плат | Размеры, мм | Масса, г | ||
|---|---|---|---|---|
| L max | L1 max | L2 max | ||
| 1 | 24,5 | 45 | 51 | 15 |
| 2 | 31,5 | 52 | 58 | 17 |
| 3 | 38,5 | 59 | 65 | 19 |
| 4 | 45,5 | 66 | 72 | 21 |
| Род тока | Вид нагрузки | Напряжение, В | Ток, А | Макс. коммутир-я мощность, Вт (ВхА) | Количество циклов в НКУ | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| Постоянный | Активный | 0,01 | 130 | 1х10-6 | 0,5 | 15 | 5000 |
| Переменный | Индуктивный | 0,01 | 130 | 1х10-6 | 0,5 | 15 | 2500 |
