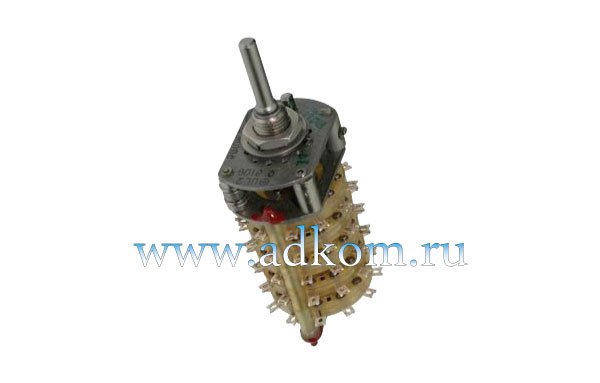

Переключатели галетные ПГ3
Артикул: ПГ3
Описание Переключатели галетные ПГ3
Переключатели галетные ПГ3
Поворотные галетные переключатели ПГ3 предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются в климатических исполнениях В и УХЛ. Количество плат от 1 до 5, обеспечивают от 2 до 11 рабочих положений, от 1 до 11 направлений.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПГ3 |
| Электрическая прочность изоляции, В эфф | 750 |
| Сопротивление контакта, не более, Ом | 0,02 |
| Момент переключения, Нхм | от 0,15 до 0,7 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Емкость, не более, пФ: | |
| - между контактами | 1,5 |
| - между контактами и корпусом | 4,0 |
| Повышенная относительная влажность, %: | |
| - для исполнения В при 35°С | 98 |
| - для исполнения УХЛ при 25°С | 98 |
|
Повышенная рабочая температура, °С | 85 |
| Пониженная рабочая температура, °С | -60 |
| Гарантийная наработка, ч | 25000 |
| Гарантийный срок с даты изготовления, лет | 25 |
Схемы переключателей
Габаритные и установочные размеры
| Количество плат | Размеры, мм | Масса, г | |
|---|---|---|---|
| L1 max | L max | ||
| 1 | 24 | 50 | 36 |
| 2 | 32 | 58 | 40 |
| 3 | 41 | 67 | 44 |
| 4 | 49 | 75 | 48 |
| 5 | 57 | 83 | 52 |
| Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений в НКУ | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| Постоянный | Активный | 0,05 | 250 | 0,0001 | 0,5 | 25 | от 5000 до 15000 |
| Индуктивный | 36 | от 2500 до 6250 | |||||
| Переменный | Активный | 0,05 | 250 | 0,0001 | 0,5 | 25 | от 5000 до 15000 |
| Индуктивный | 127 | от 2500 до 6250 | |||||
