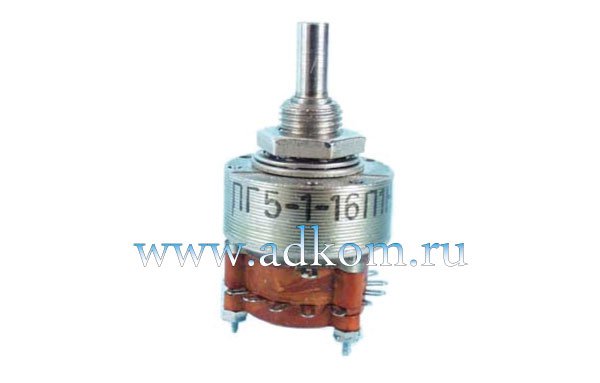

Переключатели галетные ПГ5
Артикул: ПГ5
Описание Переключатели галетные ПГ5
Переключатели галетные ПГ5
Миниатюрные галетные переключатели ПГ5 предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 5. Обеспечивают 16 положений в 1 или 2 направлениях. Поставляются с ручкой «К», с ручкой «Р» и без ручки.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПГ5 |
| Электрическая прочность изоляции, В эфф | 550 |
| Сопротивление контакта, не более, Ом: | |
| - для приемки '1' | 0,05 |
| - для приемки '5' | 0,025 |
| Момент переключения, Нхм | от 0,05 до 0,29 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Емкость, не более, пФ | 5 |
| Повышенная относительная влажность при 35°С, % | 98 |
|
Повышенная рабочая температура, °С | 85 |
| Пониженная рабочая температура, °С | -60 |
| Гарантийная наработка, ч | 10000 |
| Гарантийный срок с даты изготовления, лет | 12 |
Схемы переключателей
Габаритные и установочные размеры
| Типоисполнения | Электрическая схема коммутации | Разметка крепления со стороны ручки | Размеры, мм | Масса, г | ||||
|---|---|---|---|---|---|---|---|---|
| l max | l1 max | L1 max | L2 max | L3 max | ||||
| ПГ5-1-16П1Н с ручкой К |  |  | 25 | - | 47 | 53 | - | 35 |
| ПГ5-2-16П2Н с ручкой К | 32 | 40 | ||||||
| ПГ5-1-16П1Н с ручкой Р | 25 | 54 | 60 | 35 | ||||
| ПГ5-2-16П2Н с ручкой Р | 32 | 40 | ||||||
| ПГ5-3-16П1Н (ось ВС-2) |  | - | 29 | - | - | 33 | 35 | |
| ПГ5-3-16П2Н (ось ВС-2) | 35 | 40 | 40 | |||||
| Род тока | Вид нагрузки | Напряжение, В | Ток, А | Частота, МГц | Длительность импульса, не менее, мкс | Количество циклов переключений в НКУ | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| Постоянный | Активный | 0,01 | 50 | 1х10-6 | 0,1 | - | - | 5000 |
| Индуктивный | 2500 | |||||||
| Переменный | Активный | 0,01 | 50 | 1х10-6 | 0,1 | - | - | 5000 |
| Индуктивный | 2500 | |||||||
| Переменный | 10 | 1х10-6 | 0,05 | до 4 | 0,05 | 5000 | ||
