Переключатели галетные ПГ7

Артикул: ПГ7

Цена: по запросу
Наличие: доступно под заказ
узнать цену

распечатать получить консультацию опросный лист инструкция по эксплуатации

Описание Переключатели галетные ПГ7

Переключатели галетные ПГ7

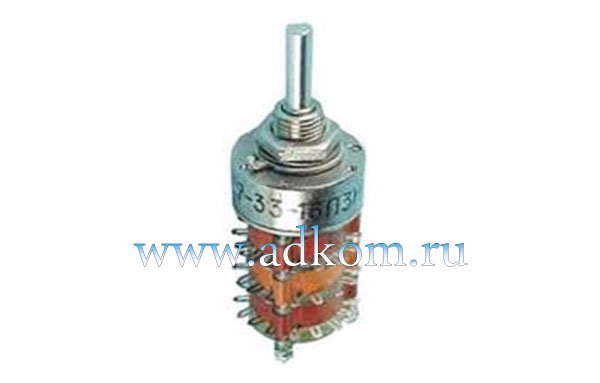

Миниатюрные галетные переключатели ПГ7 предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 5, обеспечивают от 5 до 20 положений, от 1 до 5 направлений.

Основные технические характеристики

Наименование параметра	Значение
Модель переключателя	ПГ7
Электрическая прочность изоляции, В эфф	550
Сопротивление контакта, не более, Ом:
- для приемки '1'	0,05
- для приемки '5'	0,03
Момент переключения, Нхм	от 0,05 до 0,29
Сопротивление изоляции, МОм, не менее	1000
Емкость, не более, пФ	5
Повышенная относительная влажность при 35°С, %	98
Повышенная рабочая температура, °С	85
Пониженная рабочая температура, °С	-60
Гарантийная наработка, ч	10000
Гарантийный срок с даты изготовления, лет	12

Схемы переключателей. Исполнение оси ВС-3

Габаритные и установочные размеры

Типоисполнения		Кол-во положений и направлений	Электрическая схема коммутации	Разметка крепления со стороны ручки	Размеры, мм		Масса, г
ВС-3	ВС-1	Кол-во положений и направлений	Электрическая схема коммутации	Разметка крепления со стороны ручки	L max	L1 max	Масса, г
ПГ7-1	ПГ7-6	5П1Н			25	48	38
ПГ7-2	ПГ7-7	5П2Н			32	55	41
ПГ7-3	ПГ7-8	5П3Н			39	62	44
ПГ7-4	ПГ7-9	5П4Н			46	69	47
ПГ7-5	ПГ7-10	5П5Н			53	76	50
ПГ7-11	ПГ7-16	10П1Н			25	48	38
ПГ7-12	ПГ7-17	10П2Н			32	55	41
ПГ7-13	ПГ7-18	10П3Н			39	62	44
ПГ7-14	ПГ7-19	10П4Н			46	69	47
ПГ7-15	ПГ7-20	10П5Н			53	76	50
ПГ7-21	ПГ7-26	8П1Н			25	48	38
ПГ7-22	ПГ7-27	8П2Н			32	55	41
ПГ7-23	ПГ7-28	8П3Н			39	62	44
ПГ7-24	ПГ7-29	8П4Н			46	69	47
ПГ7-25	ПГ7-30	8П5Н			53	76	50
ПГ7-31	ПГ7-36	16П1Н			25	48	38
ПГ7-32	ПГ7-37	16П2Н			32	55	41
ПГ7-33	ПГ7-38	16П3Н			39	62	44
ПГ7-34	ПГ7-39	16П4Н			46	69	47
ПГ7-35	ПГ7-40	16П5Н			53	76	50
ПГ7-41	ПГ7-42	10П1Н			32	55	41
ПГ7-43	ПГ7-44	10П2Н			46	69	47
ПГ7-45	ПГ7-46	20П1Н			32	55	41
ПГ7-47	ПГ7-48	20П2Н			46	69	47

Род тока	Вид нагрузки	Напряжение, В		Ток, А		Количество циклов переключений в НКУ
Род тока	Вид нагрузки	не менее	не более	не менее	не более	при мощности до 5 Вт	при мощности до 15 Вт
Постоянный	Активный	1х10^-4	36	1х10^-6	0,5	7500	2500
Постоянный	Индуктивный	1х10^-4	36	1х10^-6	0,1	2500	1250
Переменный	Активный	1х10^-4	127	1х10^-6	0,5	7500	2500
Переменный	Индуктивный	1х10^-4	127	1х10^-6	0,1	2500	1250
