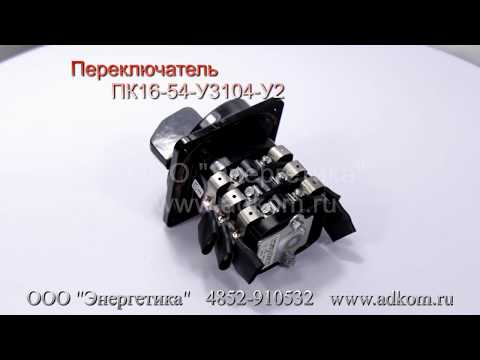

Переключатель ПК16-54 У3104-У2

Переключатель ПК16-54 У3104-У2

Переключатель ПК16-54 У3104-У2 применяется в пультах управления УК ЭДГ. Переключатель на 4 положения U-W, НАГРУЗКА, U-V, V-W, именуемый далее переключатель вольтметра, предназначенный совместно с вольтметром для измерения линейного напряжения генератора и в нагрузке.

Переключатели коммутационные типа ПК-16 (полный аналог ПКУ-3):
- номинальный ток переключателей 16А,
- номинальное напряжение 380В переменного тока частоты 50(60) Гц и 220В постоянного тока.

Структура условного обозначения:
ПК16-ХХ Х ХХХХ ХХ:
ПК - переключатель коммутационный
16 - номинальный ток 16 A
ХХ - исполнение по степени защиты, по способу размещения и крепления
Х - исполнение по способу фиксации
ХХХХ - номер электрической схемы
ХХ - климатическое исполнение (УХЛ или Т) и категория размещения (2 или 3)

Условия эксплуатации:
Режим работы:
продолжительный,
прерывисто-продолжительный (восьмичасовой),
повторно-кратковременный,
с частотой переключений до 600 в час,
при продолжительности включения до 60%,
кратковременный,
с длительностью рабочего периода 60 мин.

Количество коммутируемых цепей: от 1 до 32.
Количество положений рукоятки от 2 до 8.
Способ крепления внешних проводников - под винт.
Срок службы: 10 лет.
Температура окружающей среды: от –50С до +45С.
Масса в зависимости от исполнения: от 0.15 кг до 0.75 кг.
