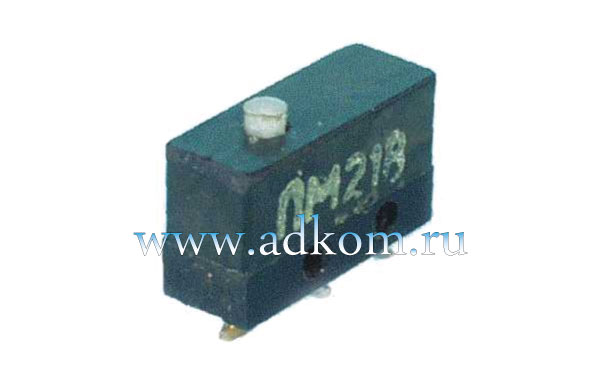

Микропереключатели ПМ21В
Артикул: ПМ21В
Описание Микропереключатели ПМ21В
Микропереключатели ПМ21В
Миниатюрные однополюсные микропереключатели ПМ21В с одинарным разрывом цепи. Выпускаются двух типономиналов ПМ21, ПМ21-2 — в зависимости от коммутируемых нагрузок. Изготавливаются во всеклиматическом исполнении.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модели микропереключателей | ПМ21В |
| Электрическая прочность изоляции, В эфф. | 750 |
| Сопротивление контакта, не более, Ом | 0,06 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие прямого срабатывания, не более, Н | 1,96 |
| Усилие обратного срабатывания, не менее, Н | 0,29 |
| Время срабатывания подвижных контактов, не более, с | 0,01 |
| Ходы приводного элемента, мм: | |
| - рабочий, не более | 0,6 |
| - дополнительный, не менее | 0,15 |
| - дифференциальный, не более | 0,15 |
| Повышенная относительная влажность, при 35°С, % | 98 |
| Повышенная рабочая температура среды, °С | 125 |
| Пониженная рабочая температура среды, °С: | |
| - для приемки '1' | минус 60 |
| - для приемки '5' | минус 100 |
| Гарантийная наработка, ч | 10000 |
| Гарантийный срок с даты изготовления, лет | 15 |
| Количество коммутационных циклов в НКУ | 50000 |
| Масса, не более, г | 0,7 |

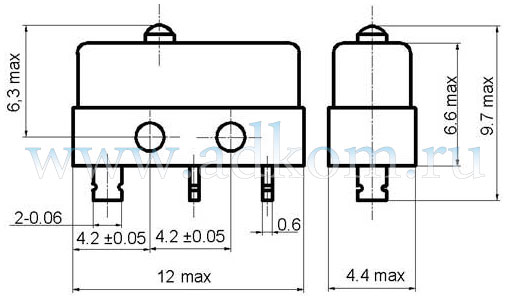

Схемы микропереключателей ПМ21В

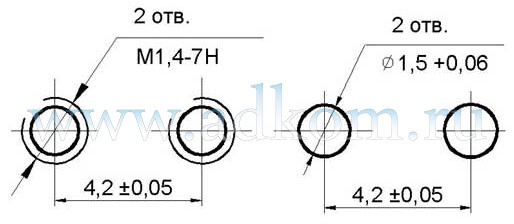

Разметка для крепления
Вариант 1 Вариант 2
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| ПМ21В Приемка '5' | Постоянный | активная | 1х10-4 | 36 | 1х10-6 | 0,5 | - |
| индуктивная | 0,25 | ||||||
| Переменный | активная | 1х10-4 | 250 | 1х10-6 | 0,5 | 75 | |
| индуктивная | 0,25 | ||||||
| ПМ21 Приемка '1' | Постоянный | активная | 1х10-4 | 36 | 1х10-6 | 0,1 | - |
| индуктивная | 0,01 | ||||||
| Переменный | активная | 1х10-4 | 250 | 1х10-6 | 0,1 | 75 | |
| индуктивная | 0,01 | ||||||
| ПМ21-2 Приемка '1' | Постоянный | активная | 0,1 | 36 | 5х10-4 | 0,5 | - |
| индуктивная | 0,25 | ||||||
| Переменный | активная | 0,1 | 250 | 5х10-4 | 0,5 | 75 | |
| индуктивная | 0,25 | ||||||
