Микропереключатели ПМ22-1, ПМ22-2
Артикул: ПМ22-1, ПМ22-2
Описание Микропереключатели ПМ22-1, ПМ22-2

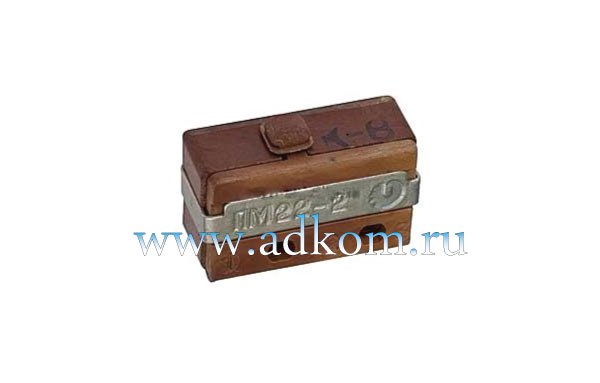

Микропереключатели ПМ22-1, ПМ22-2
Малогабаритные однополюсные микропереключатели ПМ22-1, ПМ22-2 с одинарным разрывом цепи. Выпускаются двух типономиналов — в зависимости от коммутируемых нагрузок — в климатических исполнениях УХЛ и В.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модели микропереключателей | ПМ22-1, ПМ22-2 |
| Электрическая прочность изоляции, В эфф. | 750 |
| Сопротивление контакта, не более, Ом | 0,05 |
| Сопротивление изоляции, не менее, МОм | 1000 |
| Усилие прямого срабатывания, Н | 0,78-2,45 |
| Усилие обратного срабатывания, не менее, Н | 0,29 |
| Время срабатывания подвижных контактов, не более, с | 0,01 |
| Ходы приводного элемента, мм: | |
| - рабочий | 0,1-0,6 |
| - дополнительный, не менее | 0,15 |
| - дифференциальный, не более | 0,15 |
| Повышенная относительная влажность, %: | |
| - для исполнения УХЛ при 25°С | 98 |
| - для исполнения В при 35°С | 98 |
| Повышенная рабочая температура среды, °С: | |
| - для приемки '1' | 85 |
| - для приемки '5' | 125 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Гарантийная наработка, ч: | |
| - для приемки '1' | 15000 |
| - для приемки '5' | 10000 |
| Гарантийный срок с даты изготовления, лет: | |
| - для приемки '1' | 10 |
| - для приемки '5' | 15 |
| Количество коммутационных циклов в НКУ (в зависимости от электрического режима коммутации) | 50000-250000 |
| Масса, не более, г | 3,5 |

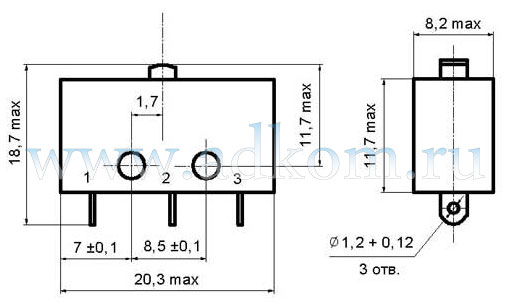

Схемы микропереключателей ПМ22-1, ПМ22-2

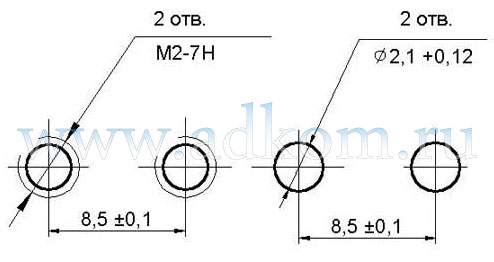

Разметка для крепления
Вариант 1 Вариант 2
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| ПМ22-1, ПМ22-1В | Постоянный | активная | 1х10-4 | 36 | 1х10-6 | 0,1 | - |
| индуктивная | 0,01 | - | |||||
| Переменный | активная | 1х10-4 | 250 | 1х10-6 | 0,1 | - | |
| индуктивная | 0,01 | - | |||||
| ПМ22-2, ПМ22-2В | Постоянный | активная | 0,1 | 36 | 1х10-4 | 4 | 70 |
| индуктивная | 2 | 36 | |||||
| Переменный | активная | 0,1 | 250 | 1х10-4 | 6 | 300 | |
| индуктивная | 2 | 200 | |||||
