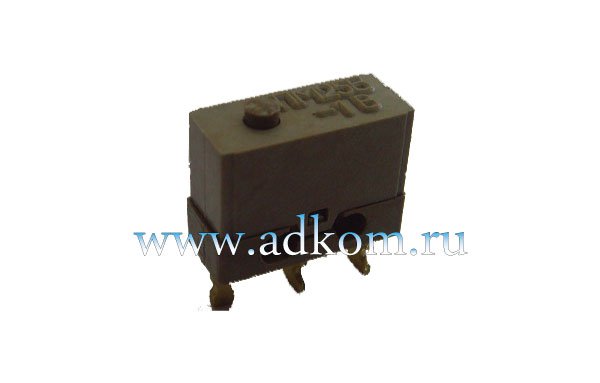

Микропереключатели ПМ25
Артикул: ПМ25
Описание Микропереключатели ПМ25
Микропереключатели ПМ25
Миниатюрные однополюсные микропереключатели ПМ25 с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, выпускаются двух типономиналов во всеклиматическом исполнении и предназначены для объемного монтажа.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модели микропереключателей | ПМ25 |
| Способ управления | механический |
| Электрическая прочность изоляции, В эфф. | 750 |
| Сопротивление контакта, не более, Ом | 0,05 |
| Сопротивление изоляции, не менее, МОм | 100 |
| Усилие прямого срабатывания, не более, кгс | 0,25 |
| Усилие обратного срабатывания, не менее, кгс | 0,03 |
| Время срабатывания подвижных контактов, не более, с | 0,02 |
| Ходы приводного элемента, мм: | |
| - рабочий, не более | 0,6 |
| - дополнительный, не менее | 0,15 |
| - дифференциальный, не более | 0,02 |
| Повышенная рабочая температура среды, °С | 100 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Гарантийная наработка, ч | 20000 |
| Гарантийный срок с даты изготовления, лет | 25 |
| Количество циклов переключения ( в зависимости от режима коммутации) | 10000-100000 |
| Масса, не более, г | 1,2 |

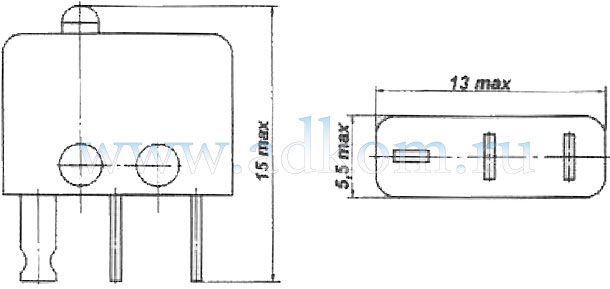

Схемы микропереключателей ПМ25

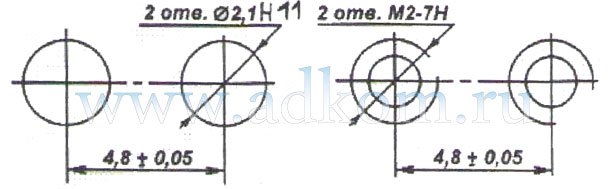

Разметка для крепления
Вариант 1 Вариант 2
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | ||||
| ПМ25Б-1В | Постоянный | активная | 1х10-7 | 4 | 1х10-4 | 36 | 70 |
| Переменный | активная | 1х10-7 | 4 | 36 | 250 | 300 | |
| ПМ25Б-2В | Постоянный | активная | 0,01 | 4 | 3 | 36 | 70 |
| Переменный | активная | 0,01 | 4 | 3 | 250 | 300 | |
