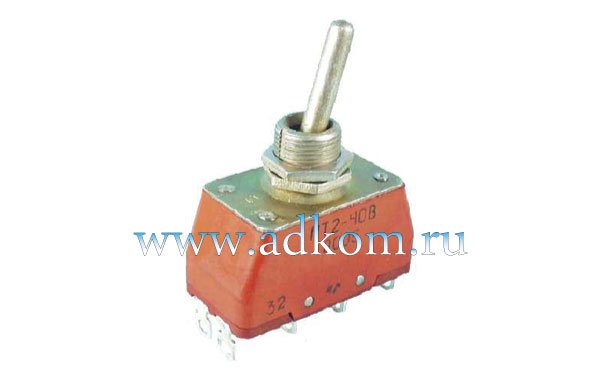

Тумблеры ПТ2, ПТ3
Артикул: ПТ2, ПТ3
Описание Тумблеры ПТ2, ПТ3
Тумблеры ПТ2, ПТ3
Тумблеры ПТ2, ПТ3 - переключатели мгновенного действия. Изготавливаются во всеклиматическом исполнении. Являются изделиями ручного управления. При необходимости комплектуются протектором.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПТ2, ПТ3 |
| Электрическая прочность изоляции, В эфф. | 1500 |
| Сопротивление контакта, не более, Ом | 0,02 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н: | |
| - для приемки '1' | от 4,9 до 39,2 |
| - для приемки '5' | от 5,88 до 34,34 |
| Повышенная относительная влажность, при 35°С, % | 98 |
|
Повышенная рабочая температура, °С | 100 |
| Пониженная рабочая температура, °С | минус 60 |
| Гарантийная наработка, ч | 10000 |
| Гарантийный срок с даты изготовления, лет | |
| - для приемки '1' | 12 |
| - для приемки '5' | 15 |
| Масса, г, не более | 70 |
Схемы тумблеров ПТ2
Схемы тумблеров ПТ3
Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Количество циклов переключений в НКУ | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| ПТ2, ПТ3 | Постоянный | Активный | 3 | 16 | 0,01 | 16 | 15000 | 256 |
| Индуктивная | 7500 | |||||||
| Активный | 3 | 30 | 0,01 | 15 | 15000 | 450 | ||
| Индуктивная | 7500 | |||||||
| Переменный | Активный | 3 | 40 | 0,01 | 16,0 | 15000 | 640 | |
| Индуктивная | 3 | 40 | 0,01 | 16,0 | 7500 | 640 | ||
| Активный | 3 | 127 | 0,01 | 10,0 | 15000 | 1270 | ||
| Индуктивная | 3 | 127 | 0,01 | 10,0 | 7500 | 1270 | ||
| Активный | 3 | 240 | 0,01 | 5,0 | 15000 | 1200 | ||
| Индуктивная | 3 | 240 | 0,01 | 5,0 | 7500 | 1200 | ||
| Активный | 3 | 380 | 0,01 | 5,0 | 3000 | 1900 | ||
| Индуктивная | 3 | 380 | 0,01 | 2,5 | 7500 | 950 | ||
