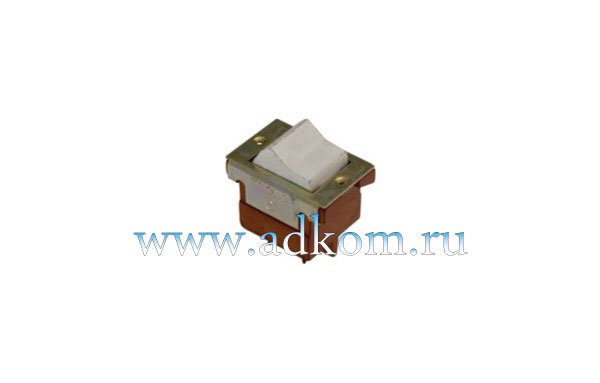

Тумблеры ПТ30
Артикул: ПТ30
Описание Тумблеры ПТ30
Тумблеры ПТ30
Тумблеры ПТ30 - переключатели двухполюсные, предназначены для коммутации двух независимых электрических цепей постоянного и переменного токов в изделиях общепромышленного назначения. Изготавливаются во всеклиматическом исполнении.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПТ30 |
| Электрическая прочность изоляции, В эфф.: | |
| - между выводами | 2120 |
| - между выводами и клавишей | 4240 |
| Сопротивление контакта, не более, Ом | 0,1 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н | от 2 до 15 |
| Повышенная относительная влажность, при 35°С, % | 98 |
|
Повышенная рабочая температура, °С | 85 |
| Пониженная рабочая температура, °С | минус 45 |
| Гарантийная наработка, ч: | 15000 |
| Гарантийный срок с даты изготовления, лет | 10 |
| Масса, г, не более | 14 |

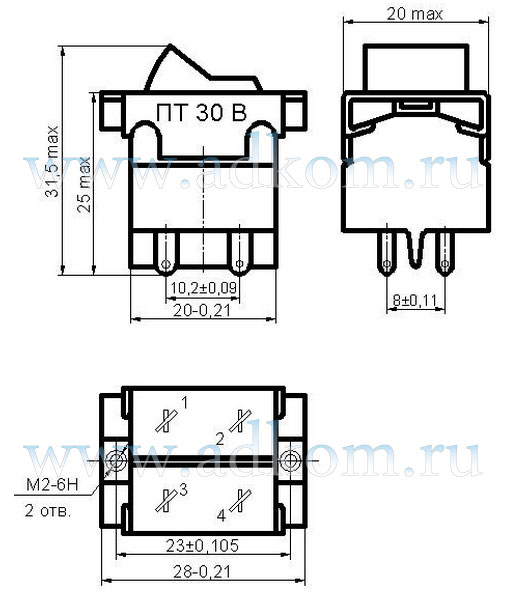

Схемы тумблеров ПТ30

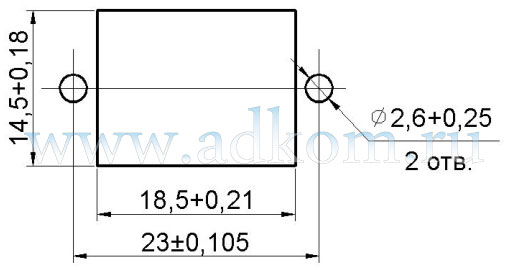

Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Количество циклов переключений в НКУ | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| ПТ30 | Постоянный | Активный | 0,1 | 36 | 0,01 | 1,0 | 35000 | - |
| 1,0 | 4,0 | 10000 | 125 | |||||
| Индуктивная | 0,1 | 36 | 0,01 | 0,5 | 15000 | - | ||
| 0,5 | 2,0 | 10000 | - | |||||
| Переменный | Активный | 0,1 | 250 | 0,01 | 1,00 | 25000 | - | |
| 1,00 | 4,00 | 10000 | 400 | |||||
| Индуктивная | 0,1 | 250 | 0,01 | 0,5 | 25000 | - | ||
| 0,5 | 2,0 | 10000 | 100 | |||||
