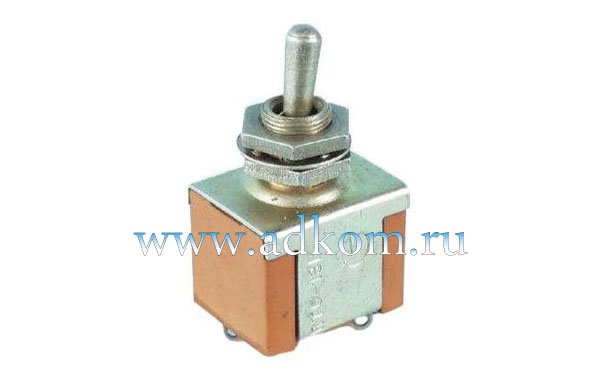

Тумблеры ПТ6
Артикул: ПТ6
Описание Тумблеры ПТ6
Тумблеры ПТ6
Тумблеры ПТ6 - переключатели двухполюсные, изготавливаются 3 типономиналов, во всеклиматическом исполнении. 9 вариантов исполнения. Комплектуются протектором.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ПТ6 |
| Электрическая прочность изоляции, В эфф. | 1200 |
| Сопротивление контакта, не более, Ом: | |
| - для приемки '1' | 0,05 |
| - для приемки '5' | 0,010 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н | от 2,9 до 24,6 |
| Повышенная относительная влажность, при 35°С, % | 98 |
|
Повышенная рабочая температура, °С | 100 |
| Пониженная рабочая температура, °С | минус 60 |
| Гарантийная наработка, ч: | 10000 |
| Гарантийный срок с даты изготовления, лет: | |
| - для приемки '1' | 10 |
| - для приемки '5' | 15 |
Схемы тумблеров ПТ6
Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Количество циклов переключений в НКУ | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| ПТ6 | Постоянный | Активный | 1,6 | 36 | 0,0001 | 4,0 | 10000 | 150 |
| Индуктивная | 0,001 | 2,0 | 10000 | |||||
| Активный | 36 | 220 | 0,001 | 0,5 | 25000 | 150 | ||
| Индуктивная | 0,001 | 0,1 | 10000 | |||||
| Переменный | Активный | 1,6 | 36 | 0,0001 | 4,0 | 10000 | 150 | |
| Индуктивная | 0,0001 | 2,0 | 10000 | |||||
| Активный | 36 | 250 | 0,0001 | 0,5 | 25000 | 150 | ||
| Индуктивная | 10000 | |||||||
