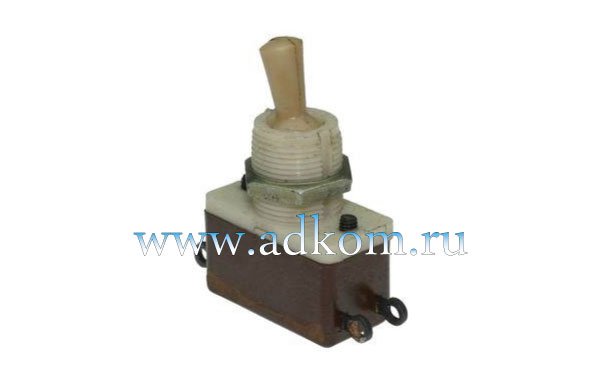

Тумблеры ТВ2
Артикул: ТВ2
Описание Тумблеры ТВ2
Тумблеры ТВ2
Тумблеры ТВ2 - переключатели мгновенного действия, изделия ручного управления. Изготавливаются во всеклиматическом исполнении и для умеренного и холодного климата.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель переключателя | ТВ2 |
| Электрическая прочность изоляции, В эфф. | 1100 |
| Сопротивление контакта, не более, Ом | 0,01 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Усилие переключения, Н | от 3,9 до 14,7 |
| Повышенная относительная влажность, %: | |
| - для исполнения В при 35°С | 98 |
| - для исполнения УХЛ при 25°С | 98 |
|
Повышенная рабочая температура, °С | 70 |
| Пониженная рабочая температура, °С | минус 60 |
| Гарантийная наработка, ч: | 10000 |
| Гарантийный срок с даты изготовления, лет | 8 |
| Масса, г, не более | 22,6 |
Схемы тумблеров ТВ2-1
Схемы тумблеров ТВ2-1-2

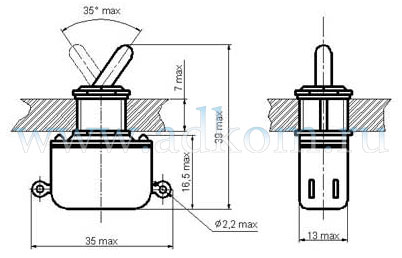

Разметка для крепления
| Типономинал | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Количество циклов переключений в НКУ | Максимальная коммутируемая мощность, Вт (ВхА) | ||
|---|---|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||||
| ТВ2 | Постоянный | Активный | 1,6 | 220 | 0,001 | 1 | 10000 | 60 |
| Переменный | Активный | 1,6 | 220 | 0,001 | 1 | 10000 | 60 | |
