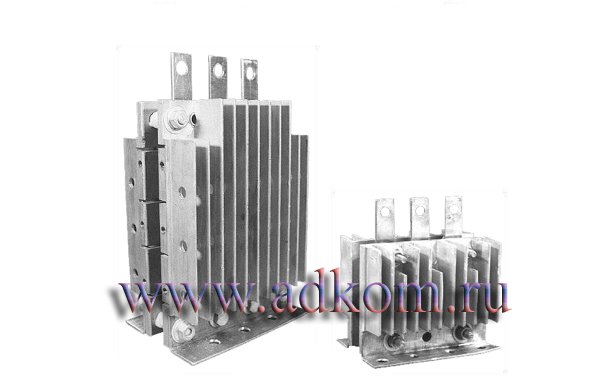

Блоки полупроводниковые выпрямительные серии БПВО

Блоки полупроводниковые выпрямительные серии БПВО на токи до 630А предназначены для применения в источниках питания, пуско-зарядных устройствах, сварочных выпрямителях, источниках питания гальванических установок и т.д.
Блоки расчитаны на работу в следующих условиях:
- температура окружающей среды от -50 до +80 С
- атмосферное давление 86-106 кПа
- относительная влажность до 98% при температуре 35 С без конденсации влаги; климатическое исполнение И; категории размещения У2, Т3, ХЛ2.
Допускают эксплуатацию при более высоких температурах с соответствующим понижением тока нагрузки.
Блоки предназначены для эксплуатации во взрывобезопасных и химически неактивных средах, в условиях, исключающих воздействие различных излучений.
Выдерживают одиночные удары с длительностью импульса 50мс и ускорением 50g.
Охлаждение воздушное принудительное со скоростью обдува 6 м/с.
1. Особенности конструкции.
Блок состоит из полупроводниковых диодов, запрессованных в оребренные охладители и образуют анодную (с общим анодом) или катодную (с общим катодом) группу. Охладители стянуты стяжками с применениемизоляторов и тарельчатых пружин.
2. Область применения.
- источники питания
- пуско-зарядные устройства
- сварочные выпрямители
- источники питания для гальваники
3. Тибы блоков БПВО Максимально допустимый выпрямительный ток при V=6м/с
БПВО1ДМ-160 - 160А
БПВО1ДМ-200 - 200А
БПВО1ДМ-320 - 320А
БПВО1ДМ-400 - 400А
БПВО3ДМ-250 - 250А
БПВО3ДМ-320 - 320А
БПВО3ДМ-400 - 400А
БПВО3ДМ-500 - 500А
БПВО3ДМ-630 - 630А
БПВО3ДМ-2х250 - 2х250А
БПВО3ДА-2х250 - 250А
БПВО3ДК-2х250 - 250А
4. Предельные значения параметров и характеристик:
(Udrm и Urrm) Повторяющееся импульсное обратное напряжение для класса:
1 - 100В
2 - 200В
3 - 300В
4 - 400В
5 - 500В
6 - 600В
7 - 700В
8 - 800В
9 - 900В
10 - 1000В;
(Utm) Импульсное прямое напряжение при максимально допустимом выпрямленном токе, не более 2,2 В;
(Tjm) Температура перехода максимально допустимая +170 С, минимально допустимая -50 С;
(Tstqm) Температура хранения максимально допустимая +50 С, минимально допустимая -50 С.

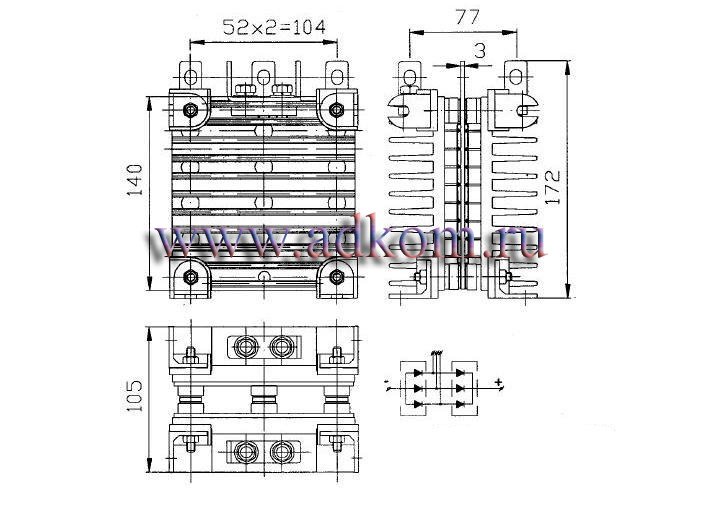

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО3ДМ-250, БПВО3ДМ-320, БПВО3ДМ-400.

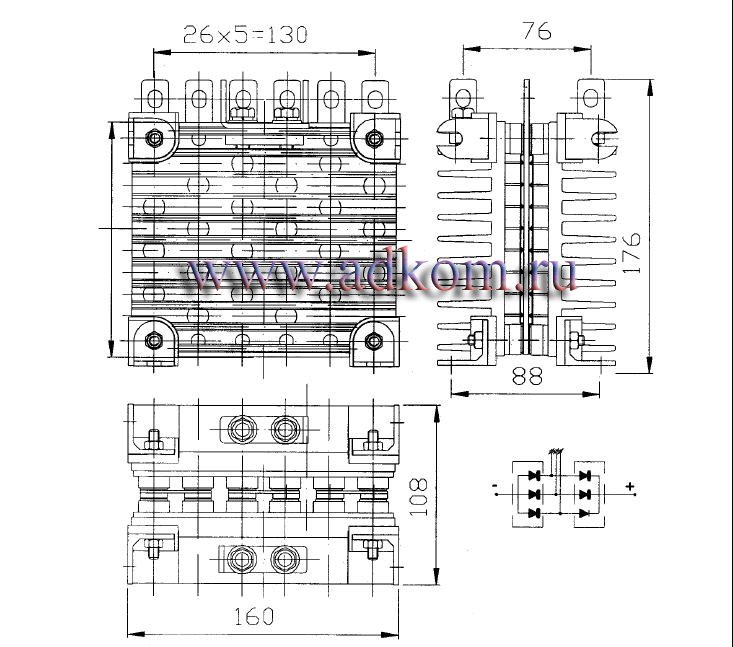

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО3ДМ-500.

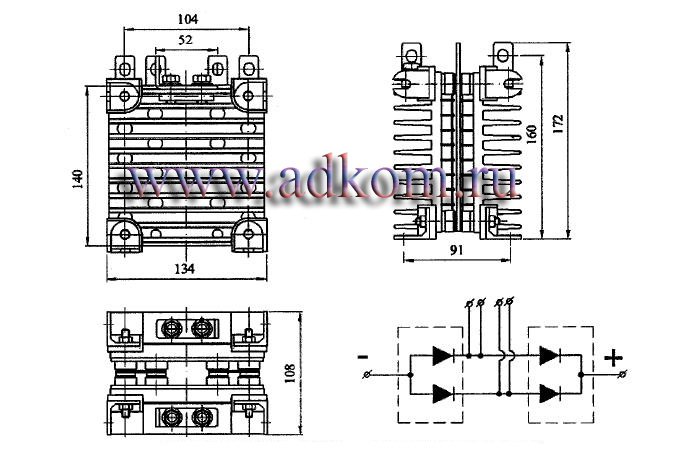

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО1ДМ-160, БПВО1ДМ-200, БПВО1ДМ-320, БПВО1ДМ-400.

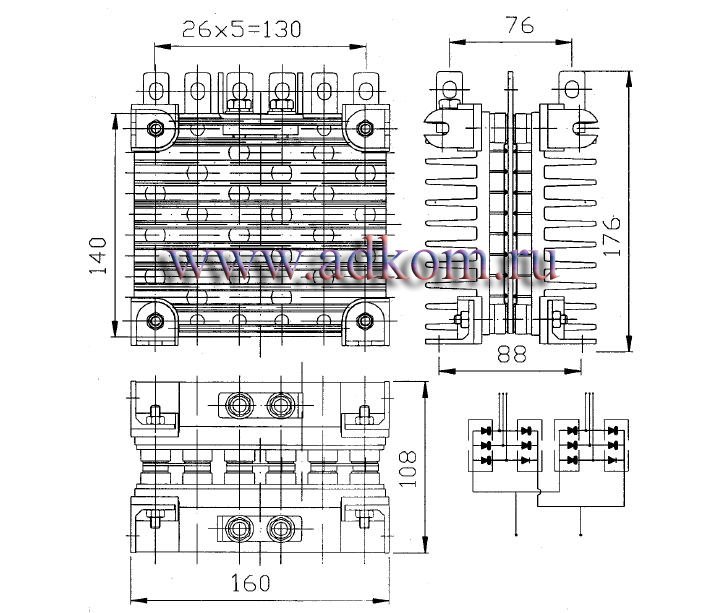

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО3ДМ-2х250.

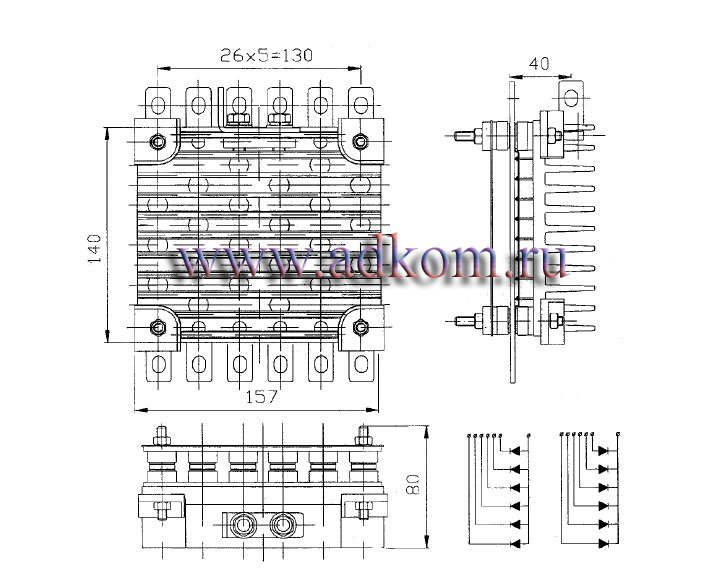

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО3ДА-2х250, БПВО3ДК-2х250.

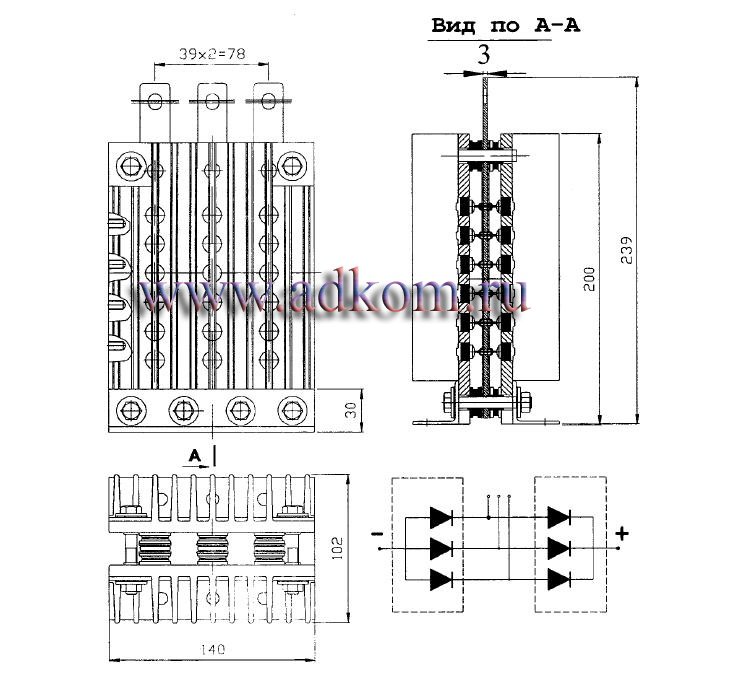

Габаритный чертеж на Блоки полупроводниковые выпрямительные БПВО3ДМ-400, БПВО3ДМ-500, БПВО3ДМ-630.
