Д814А Стабилитрон
Артикул: Д814А
Описание Д814А Стабилитрон

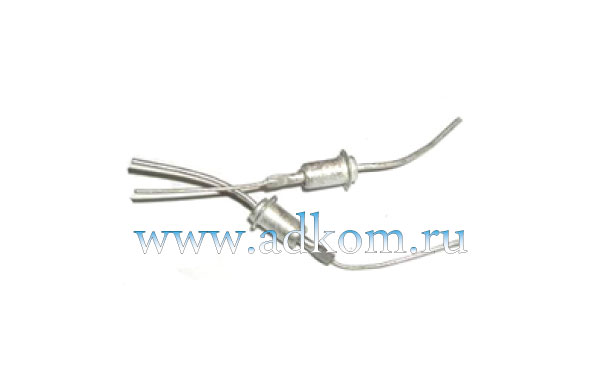

Стабилитрон Д814А - кремниевые, сплавные, средней мощности, выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Стабилитроны Д814А применяются для стабилизации напряжения 7,0-8,5 В в диапазоне токов стабилизации 3...40 мА.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Минимально допустимый ток стабилизации, мА | 3 |
| Максимально допустимый ток стабилизации, мА | 40 |
| Максимально-допустимая рассеиваемая мощность на стабилитроне, Вт | 0,34 |
| Разброс напряжения стабилизации при Iст = 5 мА, В | 7... 8,5 |
| Температурный коэффициент напряжения стабилизации, %/°С | 0,07 |
| Временная нестабильность напряжения стабилизации стабилитрона, % | ± 1 |
| Постоянное прямое напряжение при Iпр = 50 мА, В | 1 |
| Дифференциальное сопротивление стабилитрона, Ом | 6 |
| Рабочий интервал температуры окружающей среды, °С | -60...+125 |
| Масса стабилизатора, не более, г | 1 |
Стабилитроны Д814А - габаритные и установочные размеры
