Электромагнит ЭМ 05-01

Электромагнит ЭМ 05-01

Электромагнит ЭМ 05-01, предназначенный для работы в системах управления автотранспортных средств.

Электрический разъем клапана выполнен в виде гнездовой колодки 602602 (ОСТ 37.003.032-88).

Электромагнит является экологической чистой продукцией и безопасен для здоровья и жизни людей и животных.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение питания 12В или 24В.
• Пределы изменения питающего напряжения от 0,9 до 1,25 номинального напряжения.
• Рабочая температура окружающей среды от -50°С до +70°С.
• Степень защиты от проникновения посторонних тел и воды — IР56 ГОСТ 14254-96.
• Электромагниты для автотранспортных средств выпускаются в климатическом исполнении «УХЛ» ГОСТ 15150-69.
• Электромагнит соответствует требованиям ТУ 3742-004-34013480-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.

Технические характеристики

Наименование параметра	Значение
Тип	ЭМ 05-01
Код ОКП	37 4231 0441
Ход якоря, мм	12
Номин. тягов. усил., не менее, Н	40
Усил. удерж. не менее, Н	70
Напряж. пит. номин, В	24
Напряж. сраб., не менее, В	24
Напряж. опуск., не менее, В	8
Ток номин, А	16,5
Продолж. вкл., ПВ%, с	10
Мощн. номин., Вт	396
Норма упак., шт	0

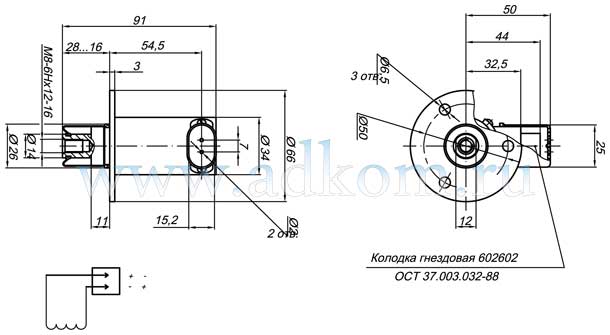

Схема электромагнита ЭМ 05-01
