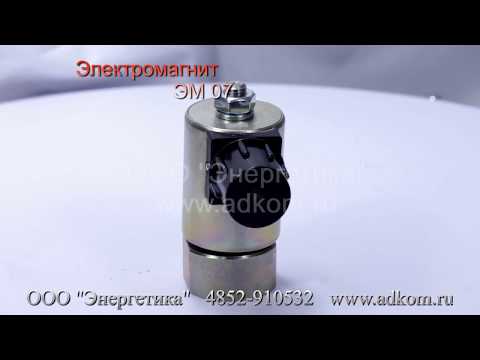

Электромагнит ЭМ 07
Артикул: ЭМ 07
Описание Электромагнит ЭМ 07
Электромагнит ЭМ 07 - прибор управления для трубопроводной арматуры, предназначенные для дистанционного и автоматического управления запорными органами трубопроводной арматуры. Он используется для управления вентилями типа СВМ (клапан запорный мембранный 15кч888р).
Электромагнит управления для трубопроводной аппаратуры является экологически чистой продукцией и безопасен для здоровья людей и животных.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Электромагниты управления работают в сети переменного тока ~220 В±10%, 50 Гц±3%.
- Режим работы электромагнитов - продолжительный номинальный "S1" по ГОСТ 183-74.
- Рабочая температура окружающей среды от -50°С до +50°С, для электромагнитов работающих в воде от +1°С до +50°С.
- Степень защиты от проникновения посторонних тел и воды - IР65 ГОСТ 14254-96.
- Электромагниты управления выпускаются в климатическом исполнении "У3" ГОСТ 15150-69.
- Электромагнит соответствует требованиям ТУ 3742-004-34013480-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Тип | ЭМ 07 |
| Код ОКП | 37 4231 0460 |
| Тип электромагнитного привода | Нормально Закрытый |
| Ход якоря, мм | 2 |
| Номин. тягов. усил., не менее, Н | 15 |
| Усил. удерж. не менее, Н | 20 |
| Напряж. пит. номин, В | 220 |
| Ток номин, А | 0.08 |
| Раб. давл. в раздел. трубке, не более, МПа | 3.8 |
| Продолж. вкл., % | 100 |
| Мощн. номин., не более, Вт | 18 |
| Рабочая среда | Вода (от 1 до 45°С), воздух (от 0 до 45°С), рассол (от -45 до 45°С) |
| Марка вентиля | 15кч888р (ДУ25), 15кч888р (ДУ40), 15кч888р (ДУ50), 15кч888р (ДУ65) |
Схема электромагнита ЭМ 07
