Электромагнит ЭМ 07-01

Электромагнит ЭМ 07-01

Электромагнит ЭМ 07-01 - прибор управления для трубопроводной арматуры, предназначенные для дистанционного и автоматического управления запорными органами трубопроводной арматуры. Он используется для управления клапаном с электромагнитным приводом 15кч848п.

Электромагнит управления для трубопроводной аппаратуры является экологически чистой продукцией и безопасен для здоровья людей и животных.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Электромагниты управления работают в сети переменного тока ~220 В±10%, 50 Гц±3%.
• Режим работы электромагнитов - продолжительный номинальный "S1" по ГОСТ 183-74.
• Рабочая температура окружающей среды от -50°С до +50°С, для электромагнитов работающих в воде от +1°С до +50°С.
• Степень защиты от проникновения посторонних тел и воды - IР65 ГОСТ 14254-96.
• Электромагниты управления выпускаются в климатическом исполнении "У3" ГОСТ 15150-69.
• Электромагнит соответствует требованиям ТУ 3742-004-34013480-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.

Технические характеристики

Наименование параметра	Значение
Тип	ЭМ 07-01
Код ОКП	37 4231 0461
Тип электромагнитного привода	Нормально Закрытый
Ход якоря, мм	2
Номин. тягов. усил., не менее, Н	15
Усил. удерж. не менее, Н	30
Напряж. пит. номин, В	220
Ток номин, А	0.08
Раб. давл. в раздел. трубке, не более, МПа	3.8
Продолж. вкл., %	100
Мощн. номин., не более, Вт	18
Рабочая среда	Жидкий и газообразный хладдоны и аммиак (от -40°С до 70°С) с содержанием масел до 30%, воздух (от -40°С до +45°С)
Марка вентиля	15кч848п1 (ДУ25), 15кч848п1 (ДУ40), 15кч848п1 (ДУ50)

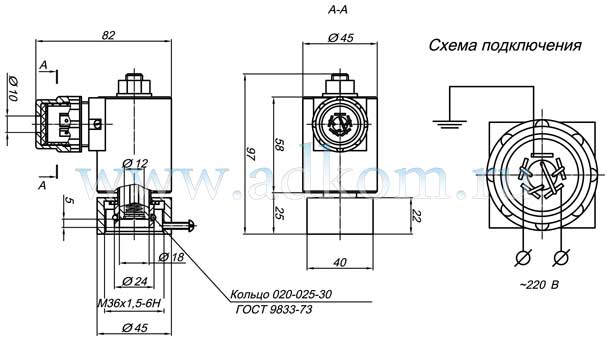

Схема электромагнита ЭМ 07-01
