Электромагнит ЭМ 08
Артикул: ЭМ 08
Описание Электромагнит ЭМ 08
Электромагнит ЭМ 08 - прибор управления для трубопроводной арматуры, предназначенные для дистанционного и автоматического управления запорными органами трубопроводной арматуры. Он используется для управления мембранными вентилями типа "НЗ" и СВМГ (клапан мембранный с электромагнитным приводом 15кч883р и 15кч883р1).
Электромагнит управления для трубопроводной аппаратуры является экологически чистой продукцией и безопасен для здоровья людей и животных.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Электромагниты управления работают в сети переменного тока ~220 В±10%, 50 Гц±3%.
- Режим работы электромагнитов - продолжительный номинальный "S1" по ГОСТ 183-74.
- Рабочая температура окружающей среды от -50°С до +50°С, для электромагнитов работающих в воде от +1°С до +50°С.
- Степень защиты от проникновения посторонних тел и воды - IР65 ГОСТ 14254-96.
- Электромагниты управления выпускаются в климатическом исполнении "У3" ГОСТ 15150-69.
- Электромагнит соответствует требованиям ТУ 3742-004-34013480-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Тип | ЭМ 08 |
| Код ОКП | 37 4231 0470 |
| Тип электромагнитного привода | Нормально Закрытый |
| Ход якоря, мм | 16 |
| Номин. тягов. усил., не менее, Н | 9 |
| Усил. удерж. не менее, Н | 18 |
| Напряж. пит. номин, В | 220 |
| Ток номин, А | 0.16 |
| Раб. давл. в раздел. трубке, не более, МПа | 0.4 |
| Продолж. вкл., % | 100 |
| Мощн. номин., не более, Вт | 36 |
| Рабочая среда | Природный, горючий и нейтральный газы, воздух (от -15°С до 40°С) |
| Марка вентиля | 15кч883рМ (ДУ 25), 15кч883рМ (ДУ 40), 15кч883рМ (ДУ 50), 15кч843р1 (ДУ 65) |

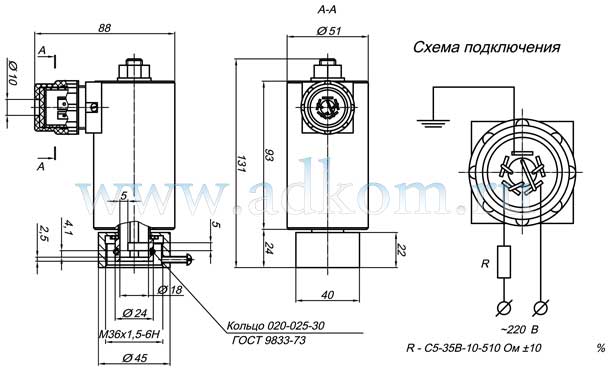

Схема электромагнита ЭМ 08
