Электромагнит ЭМ 15
Артикул: ЭМ 15
Описание Электромагнит ЭМ 15
Электромагнит ЭМ 15 - прибор управления для трубопроводной арматуры, предназначенные для дистанционного и автоматического управления запорными органами трубопроводной арматуры. Он используется для управления вентилями типа "НО" (клапан мембранный с электромагнитным приводом 15кч835р).
Электромагнит управления для трубопроводной аппаратуры является экологически чистой продукцией и безопасен для здоровья людей и животных.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Электромагниты управления работают в сети переменного тока ~220 В±10%, 50 Гц±3%.
- Режим работы электромагнитов - продолжительный номинальный "S1" по ГОСТ 183-74.
- Рабочая температура окружающей среды от -50°С до +50°С, для электромагнитов работающих в воде от +1°С до +50°С.
- Степень защиты от проникновения посторонних тел и воды - IР65 ГОСТ 14254-96.
- Электромагниты управления выпускаются в климатическом исполнении "У3" ГОСТ 15150-69.
- Электромагнит соответствует требованиям ТУ 3742-004-34013480-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Тип |
ЭМ 15 |
| Код ОКП |
37 4231 0494 |
| Тип электромагнитного привода |
Нормально Закрытый |
| Ход якоря, мм |
10 |
| Номин. тягов. усил., не менее, Н |
15 |
| Усил. удерж. не менее, Н |
35 |
| Напряж. пит. номин, В |
220 |
| Ток номин, А |
0.14 |
| Раб. давл. в раздел. трубке, не более, МПа |
0.4 |
| Продолж. вкл., % |
100 |
| Мощн. номин., не более, Вт |
31 |
| Рабочая среда |
Природный, горючий и нейтральный газы, воздух |
| Марка вентиля |
15кч835р1 (ДУ 25) |

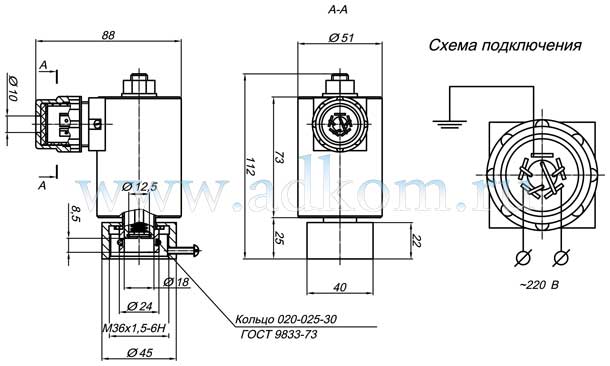

Схема электромагнита ЭМ 15
