Клапан электромагнитный пневматический КЭМ 07-20

Клапан электромагнитный пневматический КЭМ 07-20

Клапан электромагнитный пневматический КЭМ 07-20 - малогабаритный трехходовый, предназначенный для подачи и выпуска воздуха и газов в исполнительные механизмы автотранспортных средств и средств автоматизации.

Клапан электромагнитный является экологически чистой продукцией и безопасен для здоровья и жизни людей и животных.

Байонетный (в виде винтового соединения) по DIN 72585-A1-3.2-Sn/K1 с защитой от противоЭДС и защитой от переполюсовки.

Основные потребители — КамАЗ, МАЗ, БелАЗ, НефАЗ, УралАЗ, ЯМЗ, предприятия коммунальной, дорожной и строительной техники.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Клапаны трехходовые КЭМ работают на инертных неагрессивных газах и на сжатом воздухе с чистотой не хуже 9 класса загрязненности по ГОСТ 17433-80, а также на сжатом воздухе пневматических систем автотранспортных средств, снабженных влагоотделителем и фильтром.
• Клапаны работают при давлении на входе от 0 до 1,0 МПа. Номинальное давление 0,7 МПа.
• Клапаны сохраняют работоспособность после воздействия давления на вход клапана до 1,5 МПа в течение 5 мин.
• Клапаны работоспособны при температуре окружающей среды от минус 50 °С до плюс 70 °С.
• Клапаны сохраняют работоспособность при изменении напряжения питания в пределах 90-125% от номинального значения.
• Время срабатывания клапанов в номинальном режиме работы (температура 20±5 °С, давление 0,7±0,1 МПа, напряжение питания номинальное) - не более 0,03 сек.
• Степень защиты клапанов IP 67 ГОСТ 14254-96.
• Режим работы клапанов длительный "S1" по ГОСТ 183-74, превышение температуры обмотки клапана при работе не более 80 °С.
• Ресурсная наработка до отказа не менее 3 000 000 циклов.
• Клапаны выпускаются в общеклиматическом исполнении "О" по ГОСТ 15150-69.
• Клапан соответствует требованиям ТУ 3742-001-40650966-01 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и паспортом.

Технические характеристики

Наименование параметра	Значение
Тип	КЭМ 07-20
Код ОКП	45 7376 5239
Напряжение номинальное, В	24
Мощность номинальная, Вт	10
Усл. проход DN	3
Исполнение клапана	нормально-закрытое
Возможность сборки в блок	нет
Резьба для присоединения штуцеров	М10х1
Тип электрического разъема	Байонетный по DIN72585-А1-3.2-Sn/K1
Масса, не более, кг	0.45
Норма упак., шт	50

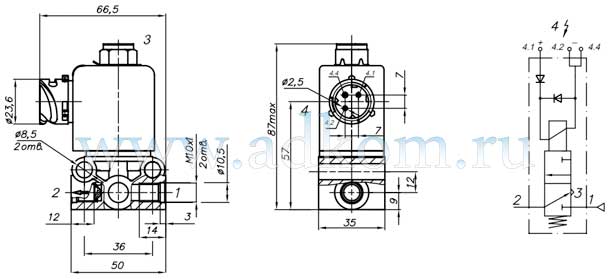

Схема клапана электромагнитного пневматического КЭМ 07-20
