Конденсаторы К50-15
Артикул: К50-15
Описание Конденсаторы К50-15
К50-15 - Алюминиевые оксидно-электролитические конденсаторы
Конденсаторы К50-15 предназначены для работы в цепях постоянного и пульсирующего тока. Изготовляются в климатическом исполнении «В» и исполнении для умеренного и холодного климата.
Основные технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Модель конденсатора | К50-15 | |
| Номинальное напряжение, В | 6,3 - 250 | |
| Номинальная емкость, мкФ | 2,2 - 680 | |
| Допустимые отклонения емкости (20°C, f=50 Гц), % | -20...+80; -20 ...+50 | |
| Интервал рабочих температур, °C | -60...+125 | |
| Срок сохраняемости, лет | 15 | |
| Ток утечки, мкА: | ||
| при CU ≤ 1000 | m = 10 | 0,005 CU + m |
| при 1000 < CU ≤ 1500 | m = 8 | 0,005 CU + m |
| при 1500 < CU ≤ 2500 | m = 5 | 0,005 CU + m |
| при CU > 2500 | m = 0 | 0,005 CU + m |
| Тангенс угла потерь | 10%; 15%; 20%; 25% | |
| Полное сопротивление на частоте 10 кГц, Ом | 0,8 - 10 | |
| Минимальная наработка: | ||
| при Uном и t +85°С | полярные - 5000 часов, неполярные - 3000 часов | |
| при Ut и t +125°С | полярные - 1000 часов, неполярные - 500 часов | |

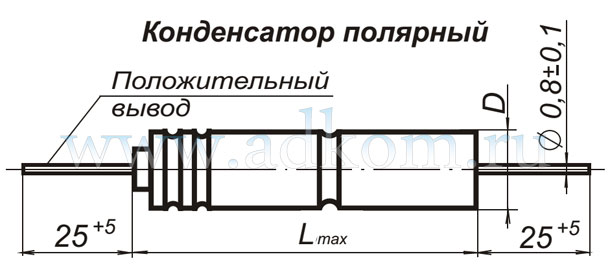

Схемы конденсаторов полярной группы
| Номинальное напряжение, В | 6,3 | 16 | 25 | 50 | 100 | 160 | 250 |
|---|---|---|---|---|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | ||||||
| 2,2 | 9 x 35 / 6,5 | ||||||
| 4,7 | 9 x 28 / 5,0 | 9 x 35 / 6,5 | 9 x 50 / 7,5 | ||||
| 10 | 9 x 28 / 5,0 | 9 x 60 / 8,5 | 12 x 60 / 13,0 | ||||
| 15 | 9 x 50 / 7,5 | ||||||
| 22 | 9 x 50 / 7,5 | 12 x 60 / 13,0 | 12 x 70 / 15,0 | ||||
| 33 | 9 x 28 / 5,0 | 12 x 60 / 13,0 | 12 x 70 / 15,0 | ||||
| 47 | 9 x 28 / 5,0 | 9 x 35 / 6,5 | 9 x 60 / 8,5 | 12 x 70 / 15,0 | |||
| 68 | 9 x 28 / 5,0 | ||||||
| 100 | 9 x 35 / 6,5 | 9 x 60 / 8,5 | 12 x 70 / 15,0 | ||||
| 150 | 9 x 35 / 6,5 | ||||||
| 220 | 9 x 50 / 7,5 | 9 x 60 / 8,5 | 12 x 60 / 13,0 | ||||
| 330 | 9 x 60 / 8,5 | 12 x 70 / 15,0 | |||||
| 470 | 12 x 60 / 13,0 | ||||||
| 680 | 12 x 60 / 13,0 | 12 x 70 / 15,0 | |||||

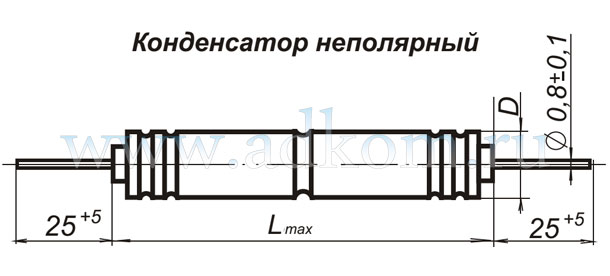

Схемы конденсаторов неполярной группы
| Номинальное напряжение, В | 25 | 50 | 100 |
|---|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | ||
| 4,7 | 9 x 52 / 7,5 | ||
| 6,8 | 9 x 63 / 8,5 | ||
| 10 | 9 x 52 / 7,5 | ||
| 22 | 9 x 38 / 7,5 | 9 x 63 / 8,5 | 12 x 73 / 15,0 |
| 33 | 12 x 63 / 13,0 | ||
| 47 | 9 x 52 / 7,5 | 12 x 73 / 15,0 | 9 x 28 / 5,0 |
| 68 | 9 x 63 / 8,5 | ||
| 100 | 12 x 63 / 13,0 | ||
