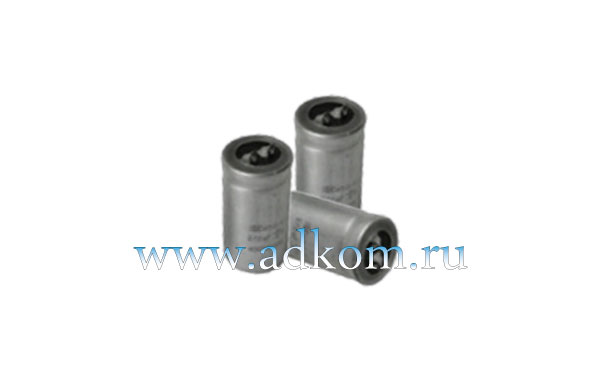

Конденсаторы К50-17
Артикул: К50-17
Описание Конденсаторы К50-17
К50-17 - Алюминиевые оксидно-электролитические конденсаторы
Конденсаторы К50-17 предназначены для работы в режиме заряд-разряд в качестве накопителей энергии. Изготовляются в климатическом исполнении «В» и исполнении для умеренного и холодного климата.
Основные технические характеристики
Вариант 1
| Наименование параметра | Значение |
|---|---|
| Модель конденсатора | К50-17 |
| Номинальное напряжение, В | 300 - 500 |
| Номинальная емкость, мкФ | 150 - 1500 |
| Интервал рабочих температур, °C | -10...+55 |
| Срок сохраняемости, лет | 10 |
| Тангенс угла потерь | 15%; 20% |
| Полное сопротивление на частоте 10 кГц, Ом | 0,8 - 10 |
|
Минимальная наработка |
100000 импульсов |
| Частота циклов заряд-разряд, Гц | max 1/10 |
| Величина разрядного сопротивления, не менее, Ом | 0,45 |

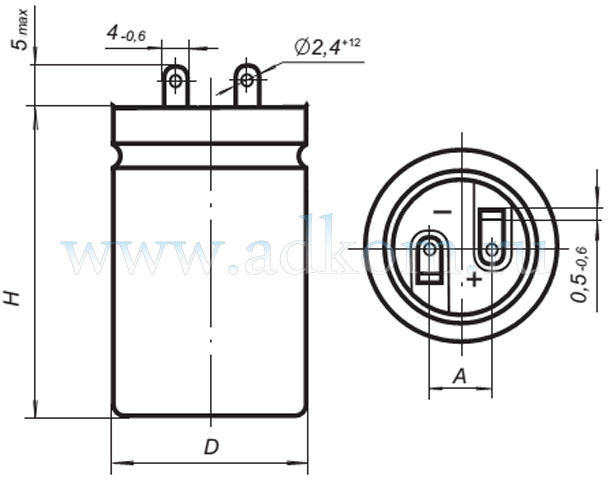

Схемы конденсаторов (Вариант 1)
| Номинальное напряжение, В | Номинальная емкость, мкФ | Допустимые отклонения емкости (20°C, f=50 Гц), % |
Размеры, мм | Macca, г. | ||
|---|---|---|---|---|---|---|
| H | D | A | ||||
| 300 | 400 | +50 +50 +50 -30 -20 -10 |
60±2 | 28±0,5 | 10±0,5 | 70 |
| 800 | 60±2 |
40±0,5 |
15±0,5 |
140 |
||
| 1500 | 118±2 |
40±0,5 |
15±0,5 |
270 |
||
| 1000 | +50 -20 |
118±2 |
40±0,5 |
15±0,5 |
270 |
|
| 350 | 250 | +30 -20 |
56±0,5 |
30±0,5 |
13±0,5 |
70 |
| 620 | 60±2 |
40±0,5 |
15±0,5 |
150 |
||
| 800 | +30 +30 ±30 -20 -10 |
73±2 |
40±0,5 |
15±0,5 |
180 |
|
| 1500 | 123±2 |
40±0,5 |
15±0,5 |
300 |
||
| 400 | 200 | +50 +50 +50 -30 -30 -10 |
48±2 |
28±0,5 |
10±0,5 |
60 |
| 500 | 105±2 |
28±0,5 |
10±0,5 |
120 |
||
| 1000 | 118±2 |
40±0,5 |
15±0,5 |
270 |
||
| 500 | 200 | 85±2 |
28±0,5 |
10±0,5 |
90 |
|
Вариант 2
| Наименование параметра | Значение |
|---|---|
| Модель конденсатора | К50-17 |
| Номинальное напряжение, В | 400 |
| Номинальная емкость, мкФ | 150 - 820 |
| Интервал рабочих температур, °C | -10...+55 |
| Срок сохраняемости, лет | 10 |
| Тангенс угла потерь | 15% |
| Полное сопротивление на частоте 10 кГц, Ом | 0,8 - 10 |
|
Минимальная наработка |
10 000 импульсов |
| Частота циклов заряд-разряд, Гц | max 1/30 |
| Величина разрядного сопротивления, не менее, Ом | 0,45 |
Схемы конденсаторов (Вариант 2)
| Номинальное напряжение, В | Номинальная емкость, мкФ | Допустимые отклонения емкости (20°C, f=50 Гц), % |
Размеры, мм | Macca, г. | ||
|---|---|---|---|---|---|---|
| H | D | A | ||||
| 400 | 150 | +30 -10 |
38±1,25 | 21±1,05 | 7,5±0,45 | 30 |
| 270 | 46±1,25 |
24±1,05 |
40 |
|||
| 560 | 53±1,5 |
32±0,8 |
12,5±0,55 | 80 |
||
| 820 | 78±1,5 |
32±0,8 |
120 |
|||
