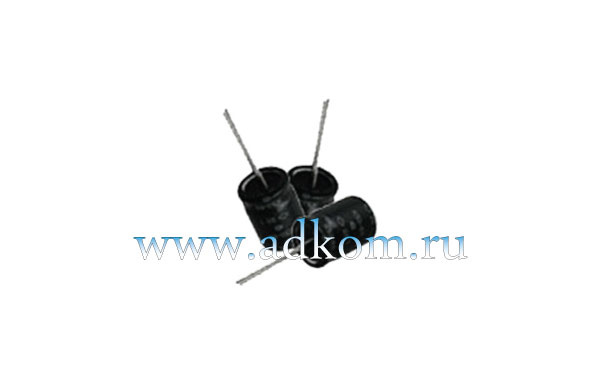

Конденсаторы К50-68
Артикул: К50-68
Описание Конденсаторы К50-68
К50-68 - Алюминиевые оксидно-электролитические конденсаторы
Конденсаторы К50-68 предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготовляются во всеклиматическом исполнении «В» и исполнении для умеренного и холодного климата (УХЛ).
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель конденсатора | К50-68 |
| Номинальное напряжение, В | 6,3 - 450 |
| Номинальная емкость, мкФ | 1 - 15000 |
| Допустимые отклонения емкости (20°C, f=50 Гц), % | -10...+ 50; ±20 |
| Интервал рабочих температур, °C | -40...+85 |
| Срок сохраняемости, лет | 15 |
|
Ток утечки, максимальный, мкА, | |
| при CU < 1000 мкКл | 0,03 CU |
| при CU ≥ 1000 мкКл | 0,02 CU |
| для неполярных | (0,02 CU + 3) |
|
Минимальная наработка, часов: |
|
| при Uном и t= +85°C | 1 000 |
| при Uном и t= +70°C | 7 500 |
| при Uном и t= +55°C | 10 000 |
| при 0,8Uном и t= +55°C | 15 000 |
Допустимые отклонения ёмкости (20 °С, f=50 Гц):
-10...+50% на конденсаторе маркируется "Т";
±20% на конденсаторе маркируется "М".
| D | A ± 0,5 | d ± 0,1 |
|---|---|---|
| 5...8 | 2,5 | 0,5 |
| 10 | 5 | 0,6 |
| 12...14 | 5 | 0,6 |
| 16...21 | 7,5 | 0,8 |
| 25...32 | 12,5 | 0,8 |
Тангенс угла потерь
| Номинальное напряжение, В | Тангенс угла потерь, % | ||
|---|---|---|---|
| Приёмка "1" | Приёмка "5" | ||
| полярные | неполярные | ||
| 6,3 | 40 | 30 | |
| 16; 25 | 30 | 20 | 30 |
| 40; 50; 63 | 20 | 15 | 20 |
| 100; 160 | 15 | 15 | |
| 250; 315; 350; 400; 450 | 10 | 10 | |
Схема конденсатора
| Номинальное напряжение, В | 6,3 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 315 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | |||||||||||
| 1 | 5x11/0,55 | |||||||||||
| 2,2 | 5x11/0,55 | 6,3x14/1 | ||||||||||
| 3,3 | 5x11/0,55 | |||||||||||
|
4,7
| 5x11/0,55 | 6,3x12/0,8 | 8x14/1,4 | |||||||||
|
10
| 5x11/0,55 | 6,3x14/1,4 | 10x18/3,1 | 12x16/4 | 12x19/4,5 | 14x24/7 | 14x24/7 | |||||
| 22 | 5x11/0,55 | 6,3x12/0,8 | 6,3x14/1 | 10x12/2,4 | 14x19/5,5 | 14x19/5,5 | 14x24/7 | 16x25/10 | 16x30/12 | 18x42/21 | ||
| 33 | 5x11/0,55 | 18x47/23 | ||||||||||
| 47 | 5x11/0,55 | 6,3x12/0,8 | 6,3x12/0,8 | 8x12/1,2 | 10x12/2,4 | 10x18/3,1 | 16x25/10 | 16x30/12 | 18x30/15 | 18x35/17 | 18x47/23 | 18x52/25 ** |
| 100 | 6,3x12/0,8 | 8x12/1,2 | 8x14/1,4 | 10x12/2,4 | 10x18/3,1 | 14x19/5,5 | 18x25/17 | 18x45/23 | 18x45/23 | 21x52/30 | ||
| 220 | 8x14/1,4 | 10x12/2,4 | 10x15/3 | 10x18/3,1 | 14x19/5,5 | 16x25/10 | 21x54/30* | |||||
| 330 | 12x19/4,5 | 14x19/5,5 | ||||||||||
|
470 | 10x12/2,4 | 10x18/3,1 | 12x19/4,5 | 14x19/5,5 | 16x25/10 | 18x35/17 | ||||||
| 1000 | 12x19/4,5 | 14x19/5,5 | 14x24/7 | 16x25/10 | 18x35/17 | 21x47/33 | ||||||
| 2200 | 14x24/7 | 16x25/10 | 18x30/15 | 18x40/20 | 21x47/33 | |||||||
| 4700 | 16x30/12 | 18x35/17 | 21x42/30 | 21x47/33 | ||||||||
| 10000 | 18x45/23 | 21x42/30 | ||||||||||
| 15000 | 21x47/33 | |||||||||||
* по согласованию с потребителем допускается поставлять с размером A=10 мм
** номинал 450 х 47 мкФ изготавливается также в габаритах (DxH) 21x42 мм.; 18x47 мм

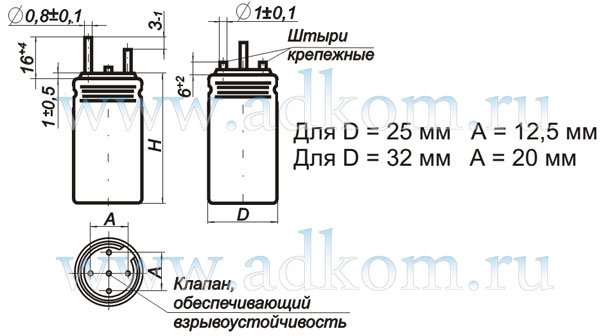

Схема конденсатора
| Номинальное напряжение, В | 160 | 250 | 315 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | |||||
| 100 | 25x50 / 41 | 25x55 / 45 | ||||
| 150 | 25x50 / 45 | |||||
| 220 | 25x55 / 45 | 32x45 / 65 | 32x55 / 74 | 32x60 / 80 | ||
| 330 | 32x50 / 77 | 32x70 / 94 | 32x70 / 94 | |||
|
470
| 25x50 / 41 | 32x55 / 74 | 32x67 / 90 | |||
| 1000 | 32x67 / 90 | |||||
Схема конденсатора неполярной группы
| D | A ± 0,5 | d ± 0,06 |
|---|---|---|
| 5...8 | 2,5 | 0,6 |
| 10 | 5 | 0,6 |
| Номинальное напряжение, В | 16 | 50 |
|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | |
| 2,2 | 6,3x12 / 0,85 | |
| 4,7 | 6,3x12 / 0,85 | 6,3x12 / 0,85 |
| 10 | 6,3x12 / 0,85 | 8x14 / 1,4 |
| 22 | 6,3x12 / 0,85 | 10x12 / 2,4 |

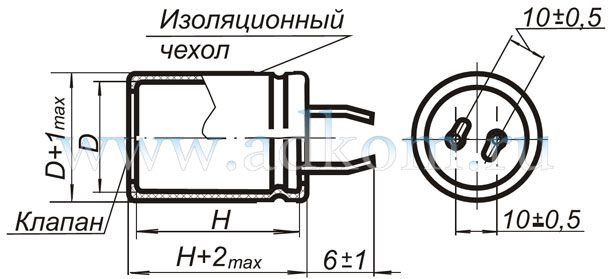

Схема конденсатора с самофиксирующимися выводами (изготавливается только с приёмкой "1")
| Номинальное напряжение, В | 350 | 385 | 400 |
|---|---|---|---|
| Номинальная емкость, мкФ | D x L, мм / масса, г. | ||
| 100 | 21x54 / 41 | 25x50 / 45 | 25x50 / 45 |
| 220 | 32x45 / 65 | 32x50 / 72 | 32x50 / 80 |
