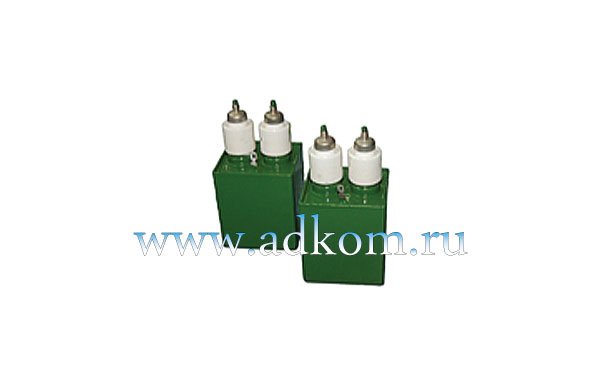

Конденсаторы К75-15
Артикул: К75-15
Описание Конденсаторы К75-15
Конденсаторы К75-15
Конденсаторы К75-15 для работы в качестве встроенных элементов внутреннего монтажа аппаратуры (в кожухе комплектного изделия) в цепях постоянного и пульсирующего токов. Изготовляются в климатических исполнениях: УХЛ5.1 и В2.1,5.1 (по ГОСТ 15150-69). Конструкция - комбинированные с фольговыми обкладками. Исполнение в прямоугольных металлических корпусах.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Модель конденсатора | К50-68 |
| Номинальное напряжение частотой 50Гц, кВ | 3,0 - 50 |
| Номинальная емкость, мкФ | 0,0051 - 10 |
| Допустимое отклонение емкости, % | ±5; ±10; ±20 |
| Интервал рабочих температур, °C | -60...+100 |
| Срок сохраняемости, лет | 12 |
| Сопротивление изоляции для Сном 0,25 мкФ, Мом | ≥ 20000 |
| Постоянная времени Для Сном > 0,25 мкФ, МОм.мкФ | ≥ 4000 |
| Тангенс угла потерь при f=1 кГц | ≤ 0,01 |
|
Наработка, часов |
10 000 |

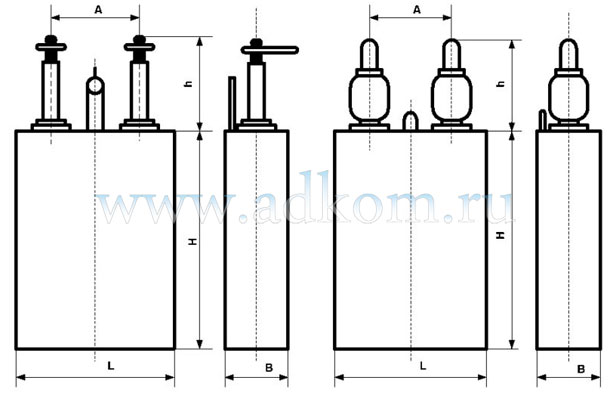

Схема конденсатора
Вариант 1 Вариант 2
К75-15 Вариант "а" (лепестковые выводы)
| Uном Ur, kV | Сном Cr, MF | Размеры Dimensions, mm | Масса Mass, g max | ||||
|---|---|---|---|---|---|---|---|
| L | B | H | h | A | |||
|
3 |
0.1 |
45 |
20 |
54 |
24 |
20 |
120 |
|
0.25 |
35 |
180 | |||||
|
0.5 |
65 |
30 |
74 |
30 |
350 | ||
|
1 |
30 |
520 | |||||
|
2 |
60 |
115 |
900 | ||||
|
4 |
85 |
80 |
140 |
2100 | |||
|
6 |
110 |
2800 | |||||
|
8 |
140 |
3400 | |||||
|
10 |
180 |
150 |
4800 | ||||
|
5 |
0.05 |
45 |
20 |
54 |
20 |
120 | |
|
0.1 |
35 |
180 | |||||
|
0.25 |
65 |
30 |
74 |
30 |
350 | ||
|
0.5 |
30 |
115 |
520 | ||||
|
1 |
60 |
900 | |||||
|
2 |
85 |
80 |
140 |
2100 | |||
|
4 |
160 |
150 |
4200 | ||||
К75-15 Вариант "б" (резьбовые выводы)
| Uном Ur, kV | Сном Cr, MF | Размеры Dimensions, mm | Масса Mass, g max | ||||
|---|---|---|---|---|---|---|---|
| L | B | H | h | A | |||
|
10 |
0.051 |
65 |
45 |
74 |
52 |
30 |
620 |
|
0.1 |
40 |
115 |
800 | ||||
|
0.25 |
85 |
45 |
140 |
40 |
1400 | ||
|
0.5 |
75 |
2000 | |||||
|
1 |
140 |
3600 | |||||
|
16 |
0.024 |
65 |
60 |
74 |
62 |
30 |
800 |
|
0.051 |
50 |
115 140 |
1000 | ||||
|
0.1 |
85 |
60 |
40 |
1700 | |||
|
0.25 |
120 |
3000 | |||||
|
0.5 |
140 |
85 |
250 |
80 |
6300 | ||
|
1 |
150 |
130 |
310 |
90 |
13000 | ||
|
25 |
0.024 |
100 |
65 |
115 |
100 |
45 |
1800 |
|
0.051 |
85 |
140 |
2700 | ||||
|
0.1 |
140 |
80 |
3800 | ||||
|
0.25 |
105 |
270 |
7500 | ||||
|
0.5 |
150 |
130 |
350 |
90 |
15000 | ||
|
40 |
0.01 |
140 |
85 |
115 |
140 |
80 |
3200 |
|
0.024 |
140 |
4200 | |||||
|
0.051 |
220 |
5700 | |||||
|
0.1 |
150 |
130 |
90 |
9500 | |||
|
50 |
0.0051 |
115 |
3200 | ||||
|
0.01 |
140 |
85 |
140 |
80 |
4200 | ||
|
0.024 |
240 |
6000 | |||||
