SAE Размеры муфты
Артикул: SAE
Описание SAE Размеры муфты

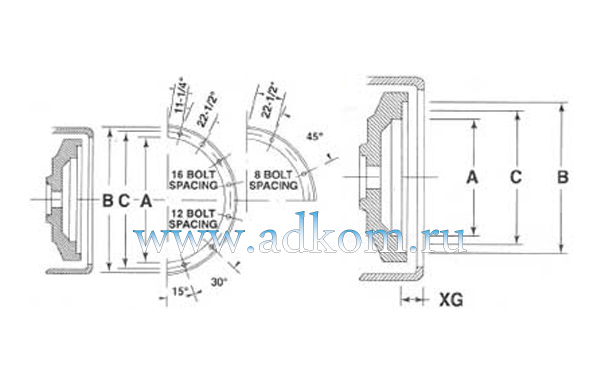

SAE Размеры корпуса муфты
| № SAE | A, in (мм) | B, in (мм) | C, in (мм) | Отверстия, шт | Размер, in |
|---|---|---|---|---|---|
| 00 | 31 (787) | 34,75 (883) | 33,5 (851) | 16 | 1/2-13 |
| 0 | 25,5 (678) | 28 (711) | 26,75 (679) | 16 | 1/2-13 |
| 1/2 | 23 (584) | 25,5 (648) | 24 3/8 (619) | 12 | 1/2-13 |
| 1 | 20 1/8 (511) | 21,75 (552) | 20 7/8 (530) | 12 | 7/16-14 |
| 2 | 17 5/8 (448) | 19,25 (489) | 18 3/8 (467) | 12 | 3/8-16 |
| 3 | 16 1/8 (410) | 17,75 (451) | 16 7/8 (429) | 12 | 3/8-16 |
| 4 | 14,25 (362) | 15 7/8 (403) | 15 (381) | 12 | 3/8-16 |
| 5 | 12 3/8 (314) | 14 (356) | 13 1/8 (333) | 8 | 3/8-16 |
| 6 | 10,5 (267) | 12 1/8 (308) | 11,25 (283) | 8 | 3/8-16 |
SAE Размеры муфты
| Муфта | A, in (мм) | B, in (мм) | C, in (мм) | XG, in (мм) | Отверстия, шт | Размер, in (мм) |
|---|---|---|---|---|---|---|
| 21 | 23 (584) | 26,5 (673) | 25,25 (641) | 0 (0) | 12 | 5/8-11 |
| 18 | 19 5/8 (499) | 22,5 (572) | 21 3/8 (543) | 5/8 (16) | 6 | 5/8-11 |
| 16 | 18 1/8 (461) | 20 3/8 (518) | 19 1/4 (489) | 5/8 (16) | 8 | 1/2-13 |
| 14 | 16 1/8 (410) | 18 3/8 (467) | 17,25 (438) | 1 (25) | 8 | 1/2-13 |
| 11 1/2 | 12,375 (315) | 13 7/8 (352) | 13,125 (333) | 1 9/16 (40) | 8 | 3/8-16 |
| 10 | 10 7/8 (276) | 12 3/8 (314) | 11 5/8 (295) | 2 1/8 (54) | 8 | 3/8-16 |
| 8 | 8 7/8 (225) | 10 3/8 (264) | 9 5/8 (244) | 2 7/16 (62) | 6 | 3/8-16 |
| 7 1/2 | 8 1/8 (206) | 9 1/2 (241) | 8,75 (222) | 1 3/16 (30) | 8 | 5/16-18 |
| 6 1/2 | 7,25 (184) | 8 1/2 (210) | 7 7/8 (200) | 1 3/16 (30) | 6 | 5/16-18 |
| 17,75 D | -- | 17,75 (451) | 15,5 (394) | .72 (18) | 8 | 5/8-11 |
| 15,50 D | -- | 15,50 (394) | 13 7/8 (353) | .72 (18) | 8 | 5/8-11 |
| 12,75 D | -- | 12,75 (324) | 11 (279) | 0 (0) | 4 | 1/2-13 |
