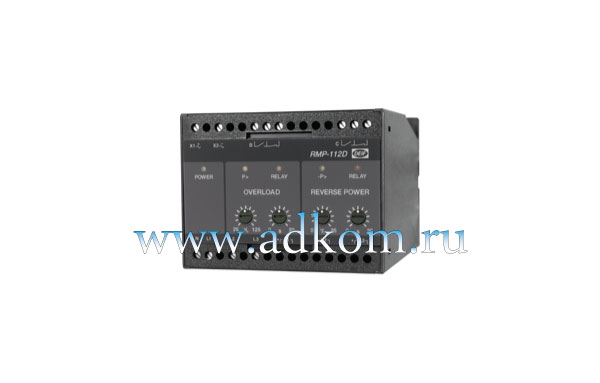

Реле мощности RMP-111D, RMP-112D, RMP-121D (Deif)
Артикул: RMP-111D, RMP-112D, RMP-121D
Описание Реле мощности RMP-111D, RMP-112D, RMP-121D (Deif)
Реле мощности RMP-111D, RMP-112D, RMP-121D (Deif) - защитные реле, предназначены для защиты и контроля генераторных агрегатов. Данные реле применимы как в морских, так и в береговых электростанциях. Реле имеют сертификаты ведущих классификационных обществ. Предусмотрен регулируемый таймер для задержки срабатывания защиты и 2% гистерезис. Светодиодная индикация. Установка на стандартной рейке DIN-35 мм или на монтажной панели.
Схемы подключения реле RMP-111D:
2W3 — 3 фазы, 3 провода, несимметричная нагрузка
3W3 — 3 фазы, 3 провода, несимметричная нагрузка
3W4 — 3 фазы, 4 провода, несимметричная нагрузка
Выход реле активируется с выдержкой времени при превышении установленного предельного значения:
-1 выход реле макс. мощности, пределы настройки: 25…125% Pnom; задержка 0,4…20 cек.
Схемы подключения реле RMP-112D:
2W3 — 3 фазы, 3 провода, несимметричная нагрузка
3W3 — 3 фазы, 3 провода, несимметричная нагрузка
3W4 — 3 фазы, 4 провода, несимметричная нагрузка
Выход реле активируется при превышении установленного предельного значения активной мощности (Р>) или обратной мощности (-P>):
-1 выход реле макс/мощности +
-1 выход реле мин. мощности
Пределы настройки: 25…125% Pnom, -0…-25% Pnom; задержка 0,4…20 cек.
Схемы подключения реле RMP-121D:
1W — однофазная
1W3 — 3 фазы, 3 провода, симметричная нагрузка
1W4 — 3 фазы, 4 провода, симметричная нагрузка
Выход: -1 выход реле мин. мощности
Пределы настройки: -0…-25% Pnom ; задержка 0,4…20 сек.
