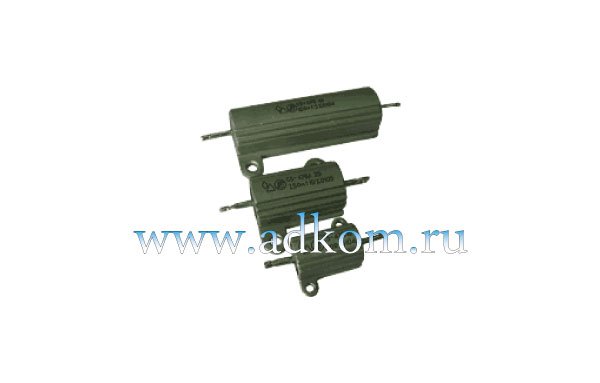

Резистор C5-47B
Артикул: C5-47B
Описание Резистор C5-47B
Резисторы C5-47B - постоянные, проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов. Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 300V амплитудного значения, а также для ремонта блоков транзисторов.
| Номинальная мощность рассеяния, Вт | Номинальная величина сопротивления, Ом | Размеры, мм | Масса, г, не более | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | Bmax | B1max=Hmax | d | Lmax | L1max | hmax | |||
|
С5-47B 10 | 1-3300 | 14±0,1 | 16±0,1 | 22 | 12 | 22+0,12 | 20 | 10 | 2,4 | 6,5 |
|
С5-47B 16 | 1,5-5100 | 22±0,1 | 16±0,1 | 22 | 12 | 22+0,12 | 28 | 10 | 2,4 | 12 |
| С5-47B 25 | 2-6200 | 19±0,1 | 22±0,1 | 31 | 15 | 3,2+0,16 | 28 | 12 | 2,5 | 20 |
| С5-47B 40 | 4,3-47000 | 42±0,1 | 22±0,1 | 31 | 15 | 3,2+0,16 | 51 | 12 | 2,5 | 32 |

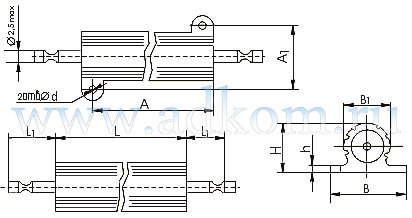

Резистор С5-47B - габаритные и установочные размеры
Резистор С5-47АB - габаритные и установочные размеры
