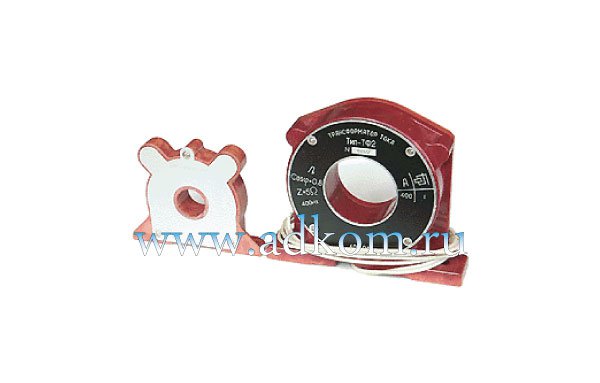

Трансформаторы тока ТФ1 и ТФ2
Артикул: ТФ1, ТФ2
Описание Трансформаторы тока ТФ1 и ТФ2
Трансформаторы тока ТФ1 и ТФ2 – предназначены для преобразования больших величин переменного тока частотой от 350 до 1200 Гц в ток величиной до 1 А. Работает в комплекте с амперметром АФ1.
Приборы работоспособны при частотах от 350 до 1200 Гц; температуре окружающего воздуха от минус 60 до 150°С; относительной влажности до 98% ; температуре 400°С; вибрационных ускорениях до 4,5 и частоте вибрации от 20 до 200 Гц; вибропрочны при частотах от 10 до 200 Гц. Исполнение приборов обычное и тропическое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Наименование и тип прибора | ТФ1-25,50,100 | ТФ1-75,150 | ТФ1-200 | ТФ1-300 | ТФ2-400 | ТФ2-600 | |||
| Пределы измерений, А | 0-25 | 0-50 | 0-100 | 0-75 | 0-150 | 0-200 | 0-300 | 0-400 | 0-600 |
| Число ампер-витков первичной обмотки | 100 | 150 | 200 | 300 | 400 | 600 | |||
| Число витков первичной обмотки | 4 | 2 | 1 | 2 | 1 | 1 | 1 | 1 | 1 |
| Номинальная частота, Гц | 400 | ||||||||
| Токовая погрешность, % | не более 0,5 | ||||||||
| Угловая погрешность, мин | 40 | ||||||||
| Габаритные размеры, мм | 95х75х32 | 130х109х36 | |||||||
| Масса прибора, кг | 0,325 | 0,700 | |||||||
