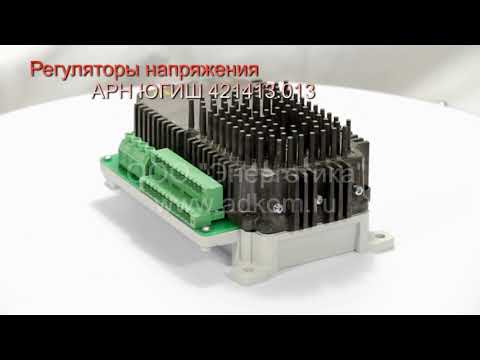

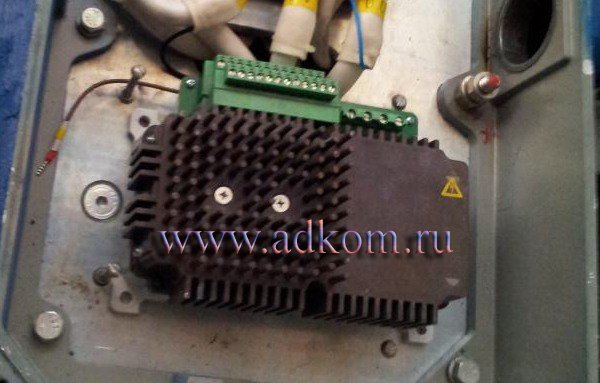

АРН ЮГИШ 421413.013 (Аппаратура возбуждения и регулирования напряжения генератора) предназначена для ремонта дизельных электростанций и работе в составе трехфазных синхронных генераторов мощностью до 400 кВт, номинальным напряжением 230 и 400 В, частотой 50 и 60 Гц, для автоматического управления током возбуждения с целью поддержания выходного напряжения электрогенератора на заданном уровне.

АРН обеспечивает работу со следующими органами управления электрогенератора:
­ переменный резистор регулирования выходного напряжения (СУН) типа ППБ-3А 4,7 кОм ±10%;
­ переключатель между режимами работы генератора «ВОЗБУЖДЕНИЕ/ГАШЕНИЕ ПОЛЯ»;
­ переключатель между режимами работы электрогенератора «АВТОНОМНАЯ РАБОТА/ПАРАЛЛЕЛЬНАЯ РАБОТА»;
­ кнопки «+» и «-» для регулирования уставки по статизму.

АРН обеспечивает работу в следующих условиях эксплуатации:
– температура воздуха окружающей среды от минус 50 до плюс 55оС;
– относительная влажность воздуха до 98 % при температуре плюс 45 оС;
– на высоте над уровнем моря до 4000 м;
– при воздействии морского тумана;
– при воздействии инея и росы;
– при воздействии циклического изменения температуры от минус 45 до плюс 55оС за восемь часов.

Технические характеристики:

АРН, установленный на генератор серии БГ, обеспечивает в установившемся тепловом режиме при коэффициенте мощности в пределах от 0,4 до 0,9 (0,95) отклонение выходного напряжения не более:
а) + 1 % от среднерегулируемого значения при плавном изменении нагрузки в пределах от 1 до 110 % номинальной и поддержании частоты вращения приводного вала двигателя + 1 %;
б) + 10 % от установленного значения напряжения во время переходных режимов при набросе/сбросе симметричной нагрузки равной 50 % нагрузки по току с cos ф = 0,4;
в) + 20 % от установленного значения напряжения сбросе/набросе симметричной линейной нагрузки равной 100 % нагрузки по току с cos ф = 0,4;
г) + 1 % от установленного значения при неизменной симметричной нагрузке и изменении теплового состояния электрогенератора от холостого хода до нагретого в номинальном режиме.
Коэффициент амплитудной низкочастотной модуляции напряжения в режиме холостого хода и при номинальной нагрузке cos ф = 0,8 составляет не более 0,5 %.
АРН обеспечивает работу генератора при перегрузках по току:
- 10 % в течение 1 ч при cos ф = 0,8;
- 25 % в течение 10 мин при cos ф = 0,7;
- 50 % в течение 2 мин при cos ф = 0,6 (при обеспечении точности под-держания напряжения + 10 %).
АРН обеспечивает параллельную работу генератора:
- с генераторами, имеющими принципиально отличные системы возбуждения и устройства регулирования напряжения;
- с генераторами, имеющими аналогичные по принципу действия и схеме системы возбуждения;
- с промышленной сетью на время переключения нагрузки.
АРН допускает длительную работу генератора на тиристорную нагрузку до 50 % мощности генератора.
В режиме холостого хода генератора АРН обеспечивает запуск прямым включением трехфазного асинхронного короткозамкнутого электродвигателя с кратностью пускового тока до 7, без момента на валу, мощностью до 70 % номинальной мощности генератора. Уровень отклонения напряжения не более 50 %.
АРН при работе в составе генератора выдерживает без повреждений трехфазное короткое замыкание в режиме любой нагрузки в течение 5 секунд и двух- однофазное – в течение 3 секунд. Значение установившегося тока трехфазного короткого замыкания не менее трехкратного номинального.
АРН обеспечивает контроль тока нагрузки фазы В с трансформатора тока Iном/1А, находящегося на расстоянии не более 3-х метров от генератора. Нагрузка во вторичной цепи трансформатора тока не более 1 V*A
АРН обеспечивает возможность:
- ручной установки выходного напряжения в диапазоне от плюс 10 до минус 10% от номинального при любой допустимой нагрузке;
- ручного переключения режима работы генератора «Автономная работа / Параллельная работа»;
- ручного переключения режима работы генератора «Возбуждение / Гашение поля»;
- установки выходного напряжения и дистанционное переключение режимов работы генератора со щита управления, располагающегося на расстоянии до 50 метров от генератора;
- регулировки статизма для обеспечения параллельной работы в диапазоне от 0 до 6%. Уставка по статизму 3% задается при настройке АРН совместно с генератором на предприятии-изготовителе генератора;
- управления генератором по интерфейсу RS485 c использованием протокола Modbus RTU.
При увеличении напряжения на клеммах генератора более чем 15% от номинального через 2 секунды срабатывает защита АРН и переводит генератор в режим «гашение поля». Повторное включение режима «возбуждение» возможно только после переключения тумблера «ВОЗБУЖДЕНИЕ/ГАШЕНИЕ ПОЛЯ» сперва в положение «ГАШЕНИЕ ПОЛЯ» затем в положение «ВОЗБУЖДЕНИЕ», по команде через интерфейс RS485 или полной остановкой и повторным запуском приводного двигателя.
Питание АРН:
– в режиме гашения поля осуществляется с выходных клемм генератора напряжением, формируемым постоянными магнитами, действующим значением не менее 50 В;
– в режиме возбуждения осуществляется выходным напряжением генератора;
– в режиме запуска трехфазного асинхронного короткозамкнутого электродвигателя или при коротком замыкании в нагрузке, питание АРН осуществляется от трехфазного трансформатора тока (ТС). Напряжение на клеммах ТС не более 120 В во всех режимах работы генератора;
– мощность потребления АРН не более 5 Вт.
Габаритные размеры не более 190 х 129 х 83 мм.
Масса прибора составляет не более 1 кг.
