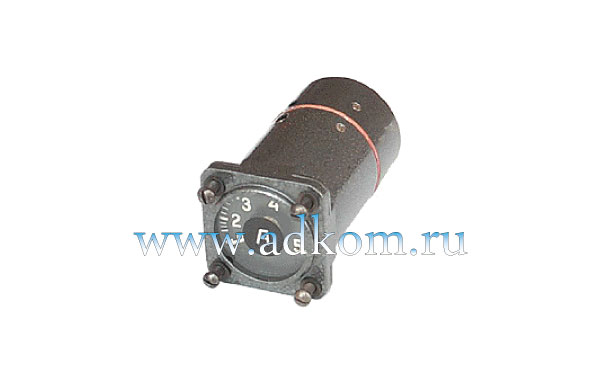

Амперметры переменного тока АФ1
Артикул: АФ1
Описание Амперметры переменного тока АФ1
Амперметры переменного тока АФ1 – предназначены (в комплекте с трансформатором тока ТФ1 или ТФ2) для измерения тока сети или электростанций с частотой от 350 до 1200 Гц и напряжением не выше 250В.
Прибор работоспособен при вибрационных нагрузках от 0,7 до 1,1 g и частоте вибрации от 10 до 80 Гц, вибропрочен при частотах вибрации от 20 до 80 Гц. Исполнение прибора обыкновенное и тропическое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Наименование и тип прибора | Амперметр переменного тока АФ1 |
| Основная погрешность от верхнего предела измерений, не более, % | 2,0 |
| Погрешность амперметра при температуре окружающего воздуха минус 60 и плюс 60°С, а также при частотах отличных от номинальной, в пределах от 350 до 1200Гц , %, не более | 3,5 |
| Номинальная частота, Гц | 400 |
| Угол шкалы, ° | 230 |
| Потребляемая мощность, В·А | 2,5 |
| Время успокоения, сек | 3 |
| Испытательное напряжение, выдерживаемое изоляцией, при относительной влажности 40-80% и температуре 20°С, В | 1500 |
| Габаритные размеры, мм | 47,4х47,4х100 |
| Масса прибора, кг | 0,375 |
Пределы измерения силы тока с трансформатором тока
| Пределы измерения с трансформатором тока, А | Цена деления, А | Рабочая часть шкалы, А | Включение с трансформатором тока |
|---|---|---|---|
|
0-25 |
1,0 |
7,5-25 |
ТФ1-25,50,100 / 1А |
|
0-50 |
2,0 |
15-50 |
ТФ1-25,50-100 / 1А |
|
0-75 |
5,0 |
22,5-75 |
ТФ1-75,150 / 1А |
|
0-100 |
5,0 |
30-100 |
ТФ1-25,50,100 / 1А |
|
0-150 |
5,0 |
45-150 |
ТФ1-75,150 / 1А |
|
0-200 |
10,0 |
60-200 |
ТФ1 – 200/1А |
|
0-300 |
10,0 |
90-300 |
ТФ1-300 / 1А |
|
0-400 |
20,0 |
120-400 |
ТФ2-400/ 1А |
|
0-600 |
20,0 |
180-600 |
ТФ2-600 / 1А |
