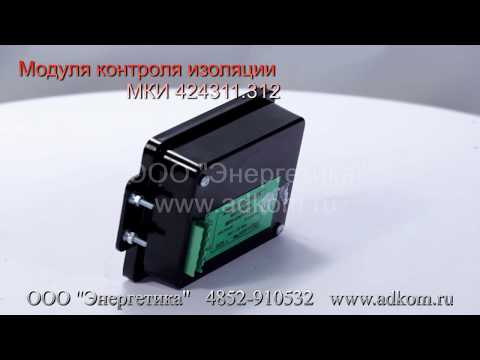

МКИ 424311.312 Модуль контроля изоляции

МКИ 424311.312 Модуль контроля изоляции

Модуль контроля изоляции МКИ 424311.312 (Диапазон напряжений, подаваемый на контакты разъема – 180-300 В) предназначен для автоматического контроля сопротивления изоляции относительно корпуса (земли) в электрических трехфазной или однофазной сетях передвижных генераторов с изолированной нейтралью с номинальным фазным напряжением 230 или 127 В, номинальной частотой 50Гц или 400 Гц.
МКИ выполняет следующие функции:

Контроль сопротивления изоляции методом наложения на контролируемую сеть оперативного тока;
Мигание лампочки АВАРИЯ, и замыкание «сухого контакта» исполнительного реле в случае уменьшения сопротивления изоляции ниже заданного;
Включение лампочки НОРМА в обратном случае;
Обеспечение проверки исправности МКИ (при нажатии кнопки «Контроль» должна загореться или начать мигать лампа «Авария»).

Величина заданного аварийного сопротивления изоляции - 26 кОм.
