Прибор контроля изоляции Ф4106, Ф4106А
Приборы контроля изоляции Ф4106, Ф4106А выпускается взамен прибора МКН380.
Исполнение прибора - пыле-, брызго- и влагозащищенное, виброустойчивое.

Приборы контроля изоляции Ф4106, Ф4106А предназначены для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 В или 380 В частотой 50 Гц, 60 Гц или 400 Гц.

Область применения – электростанции передвижные и стационарные дизель-генераторы с изолированной нейтралью.

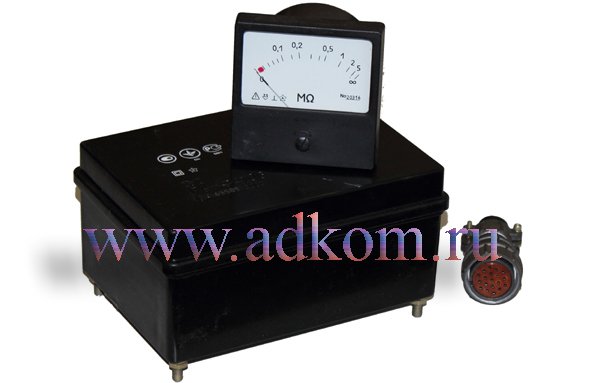

Прибор состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ – вертикальное, РУ – любое.
Технические характеристики Ф4106, Ф4106А:
Диапазон измерений от 0,02 МОм до 5 МОм.
Класс точности ПУ - 2,5. Предел допускаемой основной погрешности РУ равен ± 10% от сопротивления уставки.
Прибор имеет три переключаемых уставки сопротивления Rу (набор уставок): 30 кОм, 50 кОм и 500 кОм - для Ф4106 или 12 кОм, 20 кОм и 60 кОм - для Ф4106А.
По согласованию допускается поставка приборов с другими наборами уставок из ряда 12 кОм, 20 кОм, 30 кОм, 50 кОм, 60 кОм, 100 кОм, 200 кОм, 300 кОм, 400 кОм, 500 кОм.
РУ прибора имеет на выходе два переключающих контакта, режимы коммутации которых приведены ниже:
0,1 – 2 А, 6 – 30 В, Род тока Постоянный, Вид нагрузки Активная;
0,05 – 1 А, 6 – 30 В, Род тока Постоянный, Вид нагрузкиt £ 15 мс;
0,1 – 0,3 А, 6 – 250 В, Род тока Постоянный, Вид нагрузки Активная;
0,1 – 0,25 А, 6 – 115 В, Род тока Переменный 50 – 1100 Гц, Вид нагрузки cos ф ≥ 0.3.
По согласованию с заводом-изготовителем допускается поставка приборов с другими режимами коммутации (см. таблицу) при следующих условиях эксплуатации:
- температура окружающего воздуха от минус 40 ºС до плюс 60 °С;
- относительная влажность воздуха от 35 % до 85 %.
Ток ≤ 8А, Напряжения ≤ 30V, Род тока Постоянный, Вид нагрузки Активная;
Ток ≤ 3А, Напряжения ≤ 30V, Род тока Постоянный, Вид нагрузки t ≤ 7 ms;
Ток ≤ 2А, Напряжения ≤ 250V, Род тока Переменный 50 – 1100 Hz, Вид нагрузки cos ф ≥0,4

Входное сопротивление не менее 250 кОм.

Оперативный ток (через измеряемое сопротивление Rх) не более 0,6 мА.

Потребляемая мощность не более 10 ВА.

Время отпускания РУ не более 0,1 с.

Напряжение питания – (220 +22/-66) В.

Длина шкалы ПУ не менее 50 мм.

Режим работы непрерывный.Продолжительность непрерывной работы не ограничена.

Условия эксплуатации:

- температура окружающего воздуха от минус 60 °С до плюс 60 °С;

- относительная влажность до 95 % при температуре плюс 35 °С.

Масса, не более: ПУ - 0,2 кг; РУ – 1,3 кг.

Габаритные размеры, не более:

-ПУ – 80 мм х 80 мм х 100 мм;

-РУ - 175 мм х 98 мм х 143 мм.
